一、功能特点（LYXW9000《三相相位伏安表》外形美观实用,型号齐全）

三路电压、三路电流矢量同屏显示，对于复杂差动保护装置可采用双钳法进行多次测量最终绘制出完整的六角图。

采用钳形电流互感器接线，不用断开电流回路，可靠方便。

可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。

可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。

可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。

可进行现场被测信号的谐波分析，能分析出2－50次谐波的各次含量，自动计算出总谐波失真度。

大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，硅胶触摸按键使操作更舒适、手感更佳，液晶宽温、带亮度调节，适应冬夏各季环境应用。

大容量锂电池供电，连续工作长达8小时。

用户可随时将测试的数据以记录的形式保存下来，以供集中统一管理、备案、查阅，可存储2000组以上的数据。

可将保存的记录上传到后台管理计算机，进行综合分析，评审。

具备万年历、时钟功能，实时显示测试工作进行的日期及时间。

体积小、重量轻，便于现场使用。

预留USB接口，可用仪器来替代优盘等移动存储设备。

二、技术指标（LYXW9000《三相相位伏安表》外形美观实用,型号齐全）

输入特性

电压通道数量：3通道

电压测量范围：0~450V

电压显示位数：6位

电流通道数量：3通道

电流测量范围：0~10A

电流显示位数：6位

相位测量范围：－180°～＋180°

谐波分析次数：2～50次

准确度

电压：±0.2%

电流、功率：±0.5%

相角：±2°

谐波电压含有率测量偏差：≤0.3％

谐波电流含有率测量偏差：≤0.5％

工作温度：－15℃~ ＋40℃

充电电源：交流160V~260V

绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

         ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

体积：250mm×160mm×60mm

重量：1.8Kg

三、结构外观（LYXW9000《三相相位伏安表》外形美观实用,型号齐全）

（一）、外型尺寸及面板布置

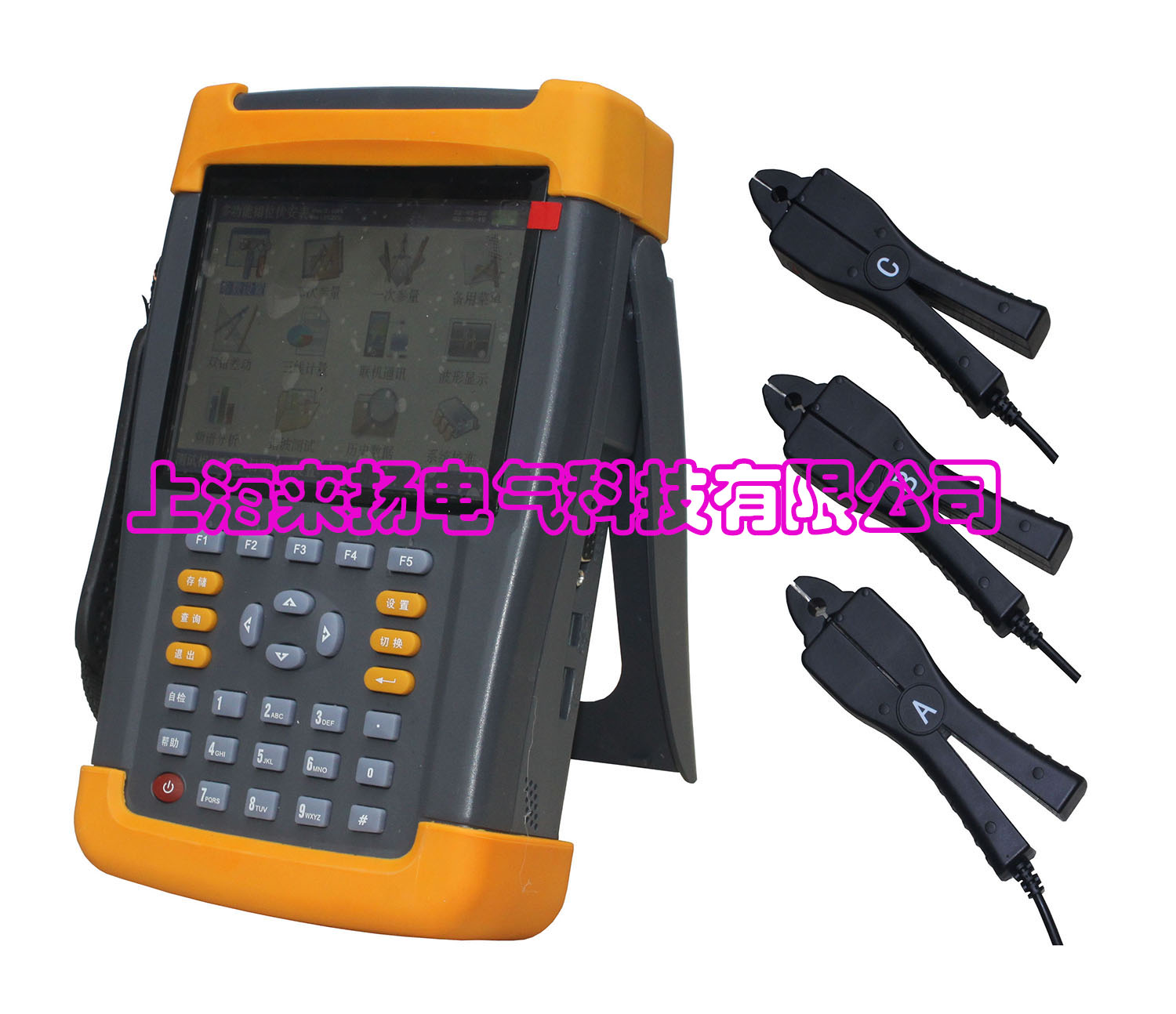

仪器外形正视如图一：

仪器正面上方是液晶显示屏，下方是按键区，顶端为接线部分，包括：四个电压输入端子UA、UB、UC、UN；三个电流输入接口（A相电流钳接口Ia、B相电流钳接口Ib、C相电流钳接口Ic）。

仪器的外接接口在右侧，（见图二）。在后支架打开时，可露出接口部分，包括以下三部分：

232串行口（用于上传保存的数据至计算机）；同时还可用来更新程序；注意：本接口与电脑的连接必须用随机配备的专用通讯电缆，普通串口线不适合本接口的使用。

充电器接口，用于连接充电器，当仪器电量不足时将充电器接到此接口给仪器进行充电。

USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量存储器使用。侧面图见右侧图二。

仪器的外包装箱外型尺寸，如图三所示：

（二）、键盘操作

键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑、↓、←、→、Ã、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。

各键功能如下：

开关键：用来控制仪器工作电源的开启和关闭；使用方法是：按住此键２秒钟以上，然后松开。

↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏状态下，上下键用来切换当前选项，左、右键改变数值。另外，↓还可以用于显示子目录菜单。

Ã键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，此键确定开始输入和结束输入。

退出键：返回键，按下此键均直接返回到主菜单。

存储键：在差动分析功能界面下应用，用来存储测试结果为记录的形式。

查询键：用来浏览已存储的记录内容。

设置键：保留功能，暂不用。

切换键：保留功能，暂不用。

自检键：仪器调试过程中用来烧字库，此功能用户不需用。

帮助键：用来显示帮助信息。

数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。

小数点键：用来在设置参数时输入小数点。

＃键：保留功能，暂不用。

F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。

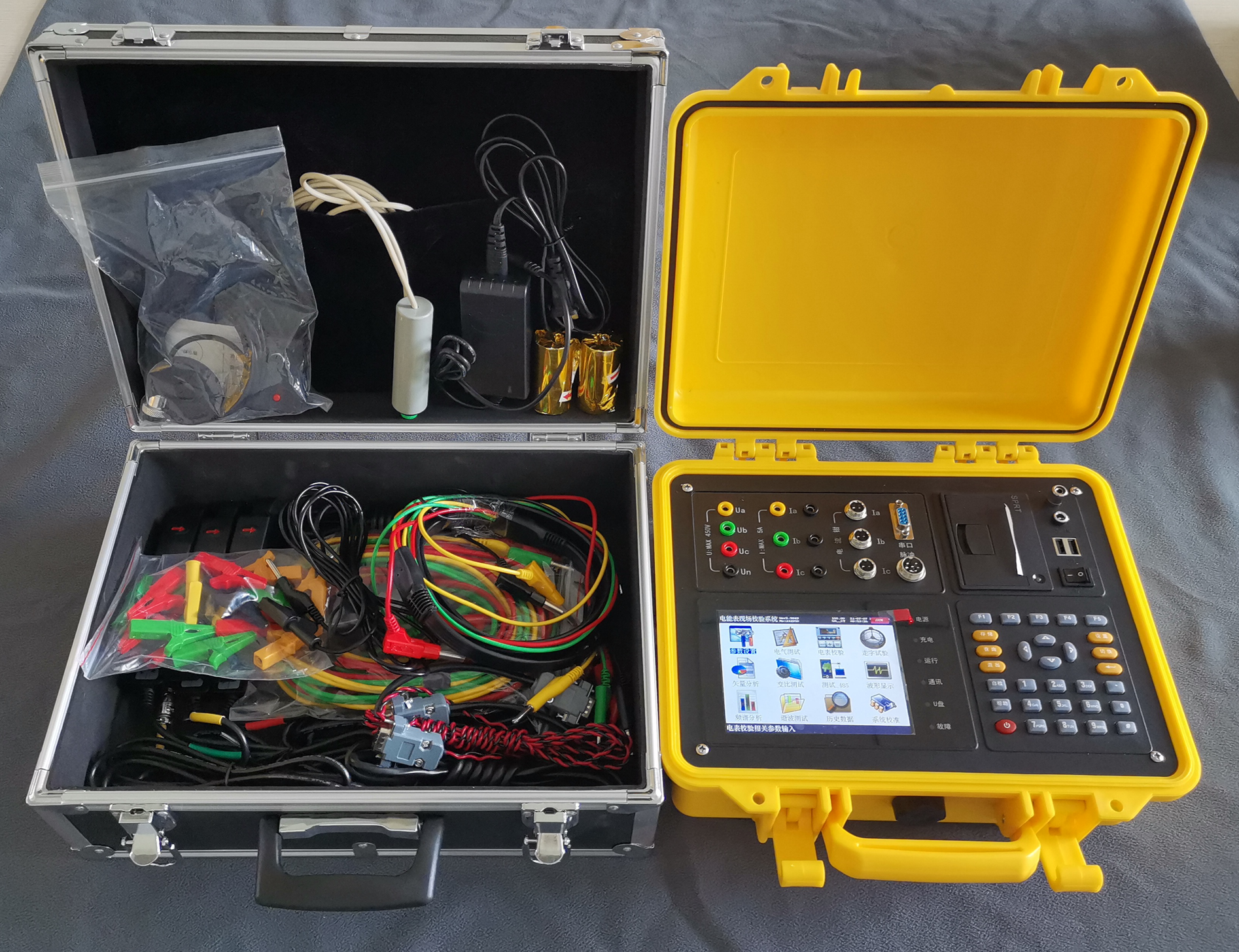

一、功能特点

1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。

2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。

3、精准测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。

4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。

5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量。

7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。

8、可采用光电、手动、脉冲等方式进行电能表校验。

9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。

10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。

11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。

12、 可通过WiFi模式与平板电脑或电脑进行无线连接，进行对仪器的远程操作。

13、可选配条码扫描器，对电表的条码进行自动录入。

14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。

15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。

16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好

17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

二、技术指标

1、输入特性

电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。

电流测量范围： 0~5A，内置互感器分为5A(CT)档。

钳形互感器：5A-25A(小钳)、100A-500A（中钳）、400A-2000A（大钳）

相角测量范围：0~359.999°。

频率测量范围：45~55Hz。

2、准确度

计量校验部分：

电压：±0.05%（±0.1%）

电流：±0.05%（±0.1%）（钳形互感器±0.5%）

有功功率：±0.05%（±0.1%）（钳形互感器±0.5%）

无功功率：±0.3%（±0.5%）（钳形互感器±1.0%）

有功电能：±0.05%（±0.1%）（钳形互感器±0.5%）

无功电能：±0.3%（±0.5%）（钳形互感器±1.0%）

频率：±0.05%（±0.1%）

相位：±0.2°

3、电能质量

基波电压和电流幅值：基波电压允许偏差≤0.5％F.S.；基波电流允许偏差≤1％F.S.

基波电压和电流之间相位差的测量偏差：≤0.5°

谐波电压含有率测量偏差：≤0.1％

谐波电流含有率测量偏差：≤0.2％

三相电压不平衡度偏差：≤0.2％

4、工作温度

工作温度：－10℃~ +40℃

5、绝缘

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

 ⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。

6、标准电能脉冲常数

标准电能脉冲常数：内置互感器常数（FL）=10000 r/kW·h  ，

钳型互感器常数（FL）：

7、重量

重量：2Kg

8、体积

体积：32cm×24cm×13cm
