我国幅员辽阔，大自然塑造出横断山脉这道“大地褶皱"。这里呈现独特的江河与山脉平行相间的地貌，形成“七脉六江"格局。其中，怒江、澜沧江、金沙江、雅砻江等河流拥有极为丰富的水能。川藏地区是我国水风光一体化清洁能源基地的核心区域，也是“西电东送"最关键的能源起点。

金上—湖北工程起于金沙江上游，途经西藏、四川、重庆、湖北，送端在西藏昌都市和四川甘孜州分别建设卡麦和帮果两座换流站，汇集金沙江上游的水电和新能源电力；受端在湖北黄石建设大冶换流站，接入华中特高压交流骨干网架。

金上—湖北工程采用±800千伏额定电压、800万千瓦额定容量的“双八百"特高压直流输电技术，输电距离近1900千米。在这样长的输电距离上点对点、大规模传输电能，需要使用特高压直流技术。

一个完整的特高压直流输电工程包含送端和受端两座换流站，送端站把交流电整流成直流电，受端站则把直流电逆变回交流电。仅在四川，就有7座±800千伏特高压直流输电工程的送端站，它们像7座矗立在山地间的“钢铁心脏"，将横断山脉的丰富水能“泵"往东部负荷中心。

一、适用范围（LYCJ2000电力行业新产品“400KV雷电冲击发生器"操作方案）

本发生器适用于35千伏及以下电压等级的空气间隙，套管、电力变压器(容量2000VA及以下)和互感器等试品进行标准雷电冲击电压全波试验。

二、一般使用条件（LYCJ2000电力行业新产品“400KV雷电冲击发生器"操作方案）

※ 海拔高度：<1000m

※ 环境温度：－10℃～＋40℃

※ 相对湿度：<80％（25℃）

※ 极大日温差：25℃

※ 使用环境：户内

※ 无导电尘埃

※ 无火灾及爆炸危险

※ 无腐蚀金属和绝缘的气体

※ 电源电压的波形为正弦波,波形畸变率<5%

※ 接地电阻小于0.5Ω

※ 安装地点:户内

三、遵循技术标准（LYCJ2000电力行业新产品“400KV雷电冲击发生器"操作方案）

※ GB7449                         电力变压器和电抗器的雷电冲击和操作冲击的试验导则

※ GB1094.3                   电力变压器第3部分  绝缘水平和绝缘试验

※ GB/T 311.1                    高压输变电设备的绝缘与配合

※ GB/T 16927.1              高电压试验技术 第1部分 一般试验要求

※ GB/T 16927.2              高电压试验技术 第2部分 测量系统

※ GB/T 16896.1              高电压冲击试验用数字记录仪

※ ZBF 24001                     冲击电压试验实施细则

※ GB/T11920              电站电气部分集中控制装置通用技术条件

※ GB/T191                        包装储运图示标志

※ DL/T 846.1               高电压测试设备通用技术条件 第1部分：高电压分压器测量系统

※ DL/T 848.2                    高压试验装置通用技术条件 第2部分：工频高压试验装置

※ DL/T 848.5                    试验装置通用技术条件 第5部分：冲击电压发生器

※ DL/T ´´´´           《高压线路绝缘子冲击电压击穿试验¾定义、试验方法和判据》的规定

四、设备组成（LYCJ2000电力行业新产品“400KV雷电冲击发生器"操作方案）

1.LYCCD－100直流充电装置                                                                      1套

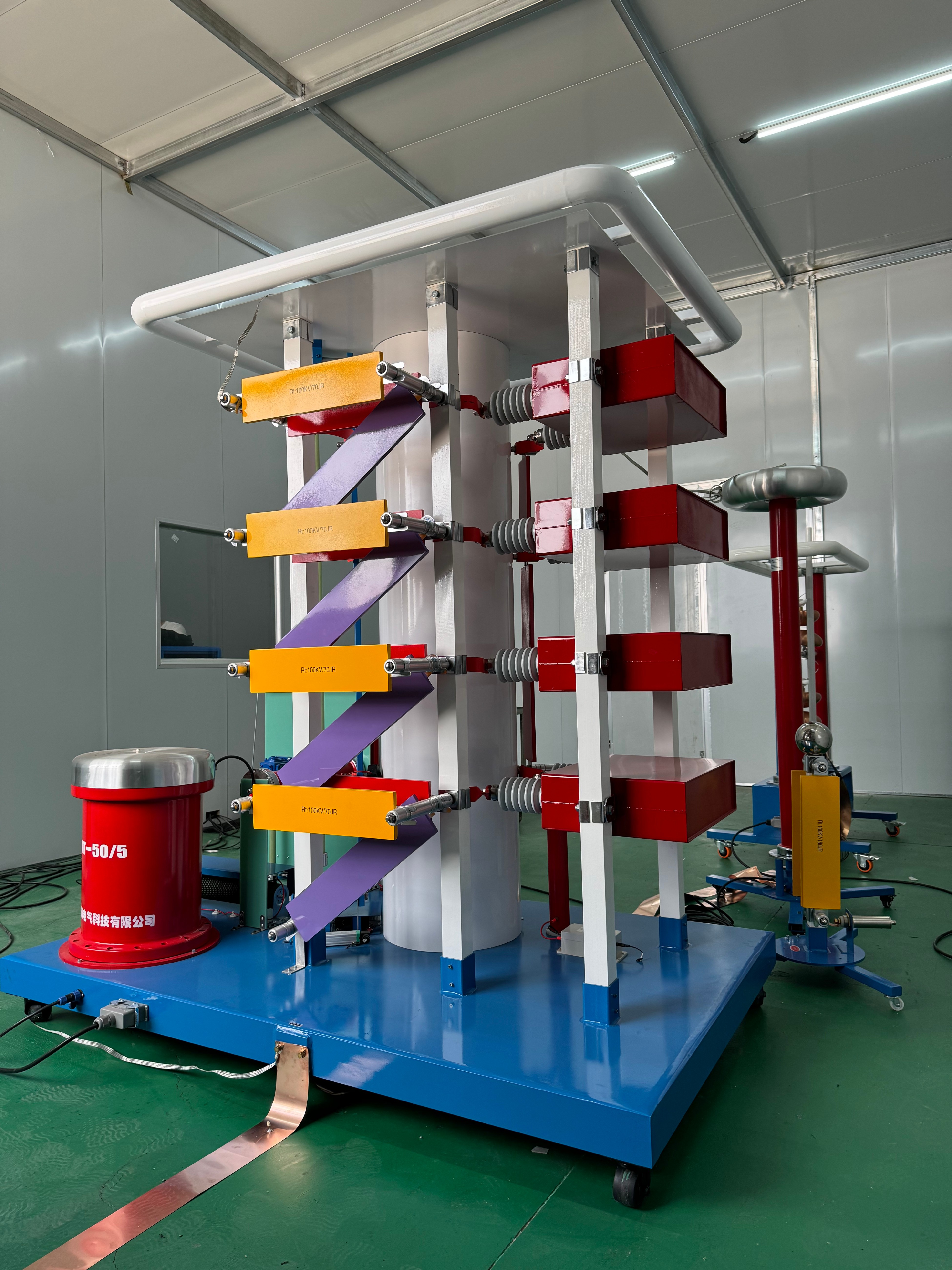

2.LYCJ2000-400冲击电压发生器本体(包括全部调波元件)                       1套

3.LYRF－400弱阻尼电容分压器                                                                   1套

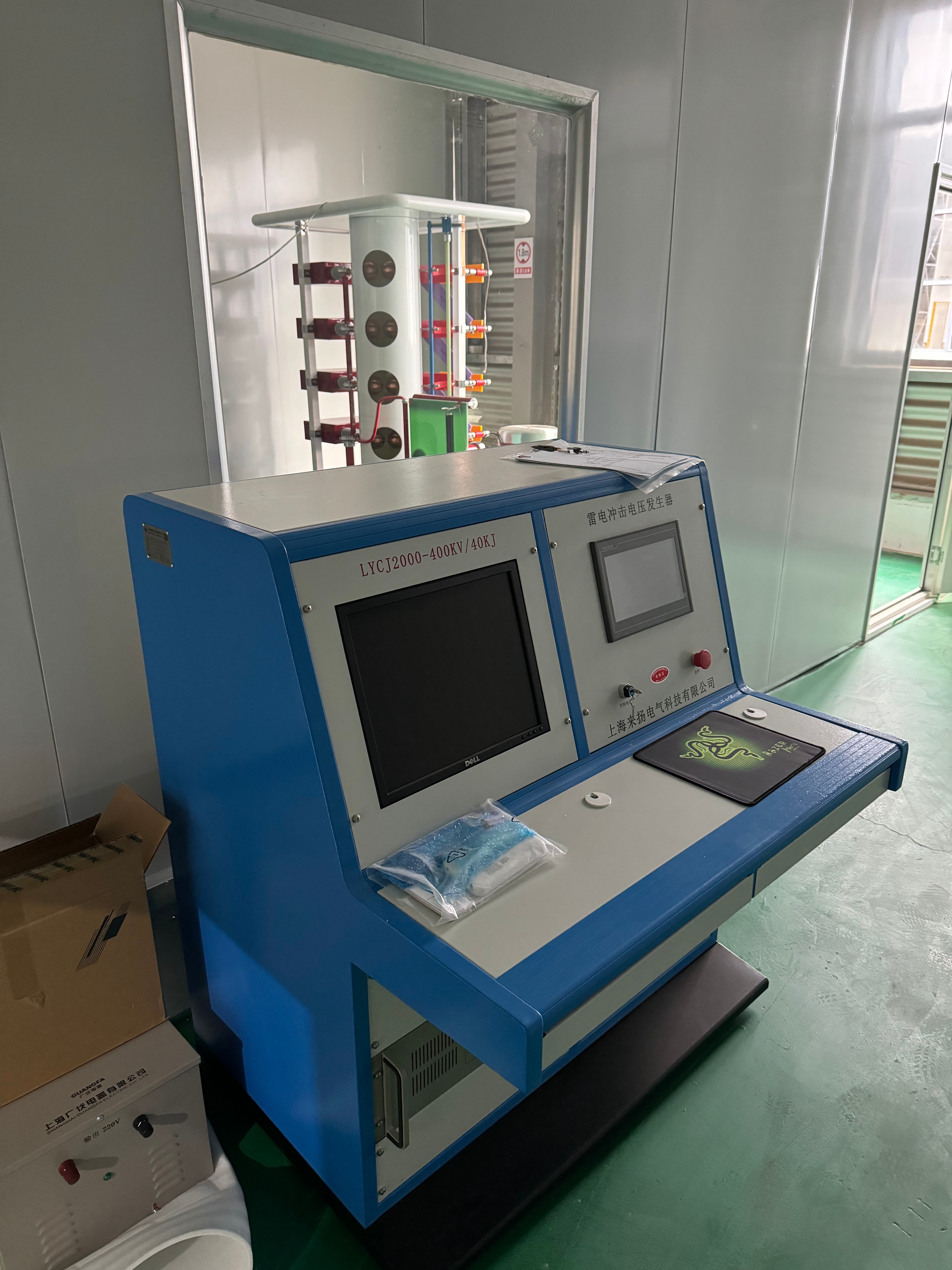

4.LYAT自动测控系统                                                 1套

5.LYFJ二次回路测量线、控制线                                        1套

五、主要技术指（LYCJ2000电力行业新产品“400KV雷电冲击发生器"操作方案）

系统技术参数

1、标称电压：400kV

2、额定级电压：100kV

3、额定能量：20kJ

4、冲击电容量：0.25 uF

5、总级数：4级

6、额定级电容量：1uF (单台脉冲电容器2uF/2×50千伏，共4级)

7、冲击电压波形： 雷电波：T1=1.2uS±30%、T2=50uS±20%、峰值电压偏差≤3%，

截波时间：2～5uS；冲击电压波形参数及其偏差均符合GB/T 311.1及GB/T 16927.1国家标准的要求。

8、电压利用系数：负荷电容为1000PF以下时，标准雷电波的电压利用系数≥90%，

9、同步范围：级电压在20%～100%额定电压范围内，正负极性同步范围不小于20%;

10、同步放电失控率：<2%

11、极低输出电压：≤±20%额定电压

12、充电电压不稳定度：<±1.0%

13、使用持续时间:在2/3额定电压以上，每120秒充放电一次可连续运行，在2/3额定电压以下，每60秒充放电一次可连续运行。

金上—湖北工程是世界上的第1个在高海拔地区成功应用分址级联输电技术的特高压直流工程，是特高压直流进入技术“创新区"、地域“空白区"和施工“无人区"的典型工程，技术复杂性与建设难度从未有过。

如何在川藏高原腹地建设特高压换流站？特高压换流站实现交直流转换主要依靠4个由变压器、换流阀厅组成的换流器，它们像4节串联的“巨型电池"，每节能输出400千伏电压，4节串联起来才能形成±800千伏特高压。但这4节“电池"至少需要一块120米×300米的平整场地才能安放。此外，换流站还有大量配套设备，直流场、交流场、滤波器场等设备区域使整体占地面积接近400亩。高原的空气稀薄，让电力设备“绝缘外套"的效果打了折扣。为了保证设备安全运行，必须进一步增大设备尺寸和设备之间的距离，对场地面积的需求进一步增加。

此外，金上—湖北工程送端换流站还面临“特殊情况"：常规特高压换流站与电源点间的距离往往小于100千米，而它却要把7座分布在金沙江上下游400千米范围内的水电站“串起来"。按常规思路，需要修建大量的500千伏交流线路，才能有效汇集分散的电源到换流站。但大量增加输电通道不仅建设成本高，也要占用更多的输电走廊。

面对场地与线路两大难题，组织相关单位攻坚克难。国网经济技术研究院有限公司创新提出分址级联特高压直流系统构建技术路线，打破了传统特高压“集中建站、单路输送"的固有模式，将换流站拆分建设、分级承担电压。分址建一座顶端站、一座低端站，既适应了高原狭小站址条件，又降低了高海拔绝缘要求，较传统多通道送电节约投资成本。

本公司是专业生产“400KV雷电冲击发生器"高压电力检测设备的厂家，本产品为客户解决了各种在变电站等实验中的问题。我们的宗旨是不断地改进和完善公司的产品，同时我们保留对仪器使用功能进行改进和升级的权力，如果您发现仪器在使用过程中其功能与说明书介绍的不全部一致，请以仪器的实际功能为准。在产品的使用过程中发现有什么问题，请与我们及时联系！我们将尽力提供完善的技术支持！（上海来扬电气网站新闻及技术文章内容为传递更多信息而非盈利之目的,内容仅供参考，仅代表作者个人观点，以实际情况为准。)版权归原作者所有，若有侵权，请联系我们删除。
