一、功能特点（LYDJ8000新型电力设备“六路回路保护矢量分析仪"易上手，熟练快）

三路电压，六路电流矢量同屏显示，国内开创；对于差动保护装置的测试只需一次接线即可完成六角图的绘制，大大提高了工作效率；在空间小，接线困难的情况下，还可采用双钳法进行多次测量最终绘制出完整的六角图。

采用钳形电流互感器接线，不用断开电流回路，安全方便。

可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。

可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。

可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。

可进行现场被测信号的谐波分析，能分析出2－32次谐波的各次含量，自动计算出总谐波失真度。

大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，触摸硅胶按键使操作更舒适、手感更佳，宽温液晶带亮度调节，可适应冬夏各季。

大容量锂电池供电，连续工作长达6小时。

用户可随时将测试的数据以记录的形式保存下来，以供集中统一管理、备案、查阅，可存储2000组以上的数据。

可将保存的记录上传到后台管理计算机，进行综合分析，评审。

具备万年历、时钟功能，实时显示测试工作进行的日期及时间。

体积小、重量轻，便于现场使用。

预留USB接口，可用仪器来替代优盘等移动存储设备。

二、技术指标（LYDJ8000新型电力设备“六路回路保护矢量分析仪"易上手，熟练快）

输入特性

电压通道数量：3通道

电压测量范围：0~450V

电压显示位数：6位

电流通道数量：6通道

电流测量范围：0~6A

电流显示位数：6位

相位测量范围：－180°～＋180°

谐波分析次数：2～32次

准确度

电压：±0.3%

电流、功率：±0.5%

相角：±3°

谐波电压含有率测量偏差：≤0.3％

谐波电流含有率测量偏差：≤0.5％

工作温度：－15℃~ ＋40℃

充电电源：交流160V~260V

绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

         ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

体积：250mm×160mm×60mm

重量：1.8Kg

三、结构外观（LYDJ8000新型电力设备“六路回路保护矢量分析仪"易上手，熟练快）

1、外型尺寸及面板布置

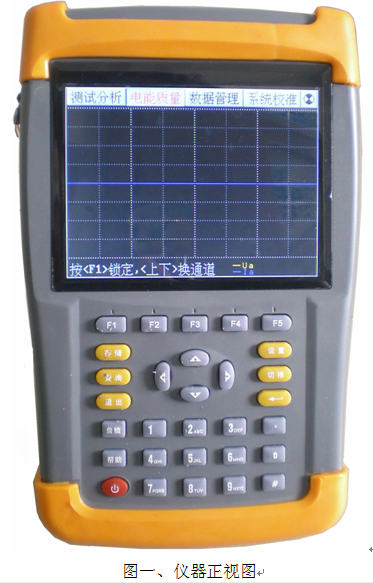

仪器外形正视如图一：

仪器正面上方是液晶显示器，下方是按键区，顶端为接线部分，包括：四个电压输入端子UA、UB、UC、UN；六个电流输入接口（高压侧接口Iah、Ibh、Ich、低压侧接口IaL、IbL、IcL）。

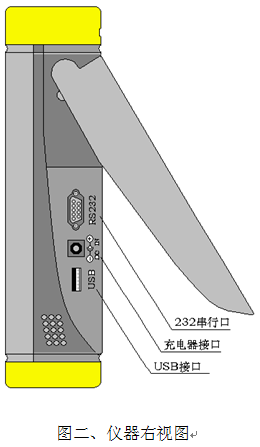

仪器的右侧视图如右图，在后支架打开时，可露出下部的其他接口部分，包括以下三部分：

232串行口（用于上传保存的数据至计算机）；同时还可用来更新程序；注意：本接口与电脑的连接必须用随机配备的专用通讯电缆，普通串口线不适合本接口的使用。

充电器接口，用于连接充电器，当仪器电量不足时将充电器接到此接口给仪器进行充电。

USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量存储器使用。侧面图见图二。

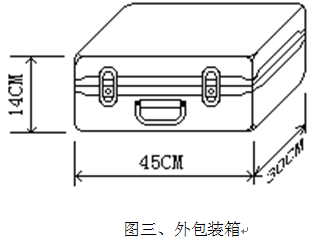

仪器的外包装箱外型尺寸，如图三所示：

2、键盘操作

键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑、↓、←、→、Ã、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。

各键功能如下：

开关键：用来控制仪器工作电源的开启和关闭；使用方法是：按住此键２秒钟以上，然后松开。

↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。另外，↓还可以用于显示子目录菜单。

Ã键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。

退出键：返回键，按下此键均直接返回到主菜单。

存储键：用来将测试结果存储为记录的形式，此键只在差动分析功能界面下起作用。

查询键：用来浏览已存储的记录内容。

设置键：保留功能，暂不用。

切换键：保留功能，暂不用。

自检键：仪器调试过程中用来烧字库，此功能用户不需用到。

帮助键：用来显示帮助信息。

数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。

小数点键：用来在设置参数时输入小数点。

＃键：保留功能，暂不用。

F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。
