一、功能特点（LUBYR6000电力行业新发展方向“有源变压器容量分析仪"有着过硬的产品质量）

1、可精准测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

3、内置高性能锂离子充电电池，容量大，充满电可连续测试500台以上。

4、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

5、可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。

6、电压回路宽量限：电压极大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

7、容量测量范围：20KVA~100000KVA。

8、电池剩余电量百分数指示功能，绝非简单的亏电报警。

9、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。

10、用户可随时将测试的数据通过微型打印机将结果打印出来。

11、测试结果存储功能，可存储200组容量测试数据。

二、技术指标（LUBYR6000电力行业新发展方向“有源变压器容量分析仪"有着过硬的产品质量）

输入特性

有源部分：

电压测量范围：0~10V

电流测量范围：0~10A

无源部分：

电压测量范围：0~750V 宽量限。

电流测量范围：0~100A内部全部自动切换量程。

准确度

电压：±0.3%

电流、功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

工作温度：－10℃~ +40℃

充电电源：交流160V~260V

绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

        ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

体积：32cm×24cm×13cm

重量：3Kg

三、结构外观（LUBYR6000电力行业新发展方向“有源变压器容量分析仪"有着过硬的产品质量）

仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

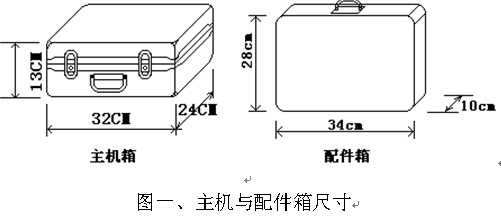

1、结构尺寸

2、面板布置

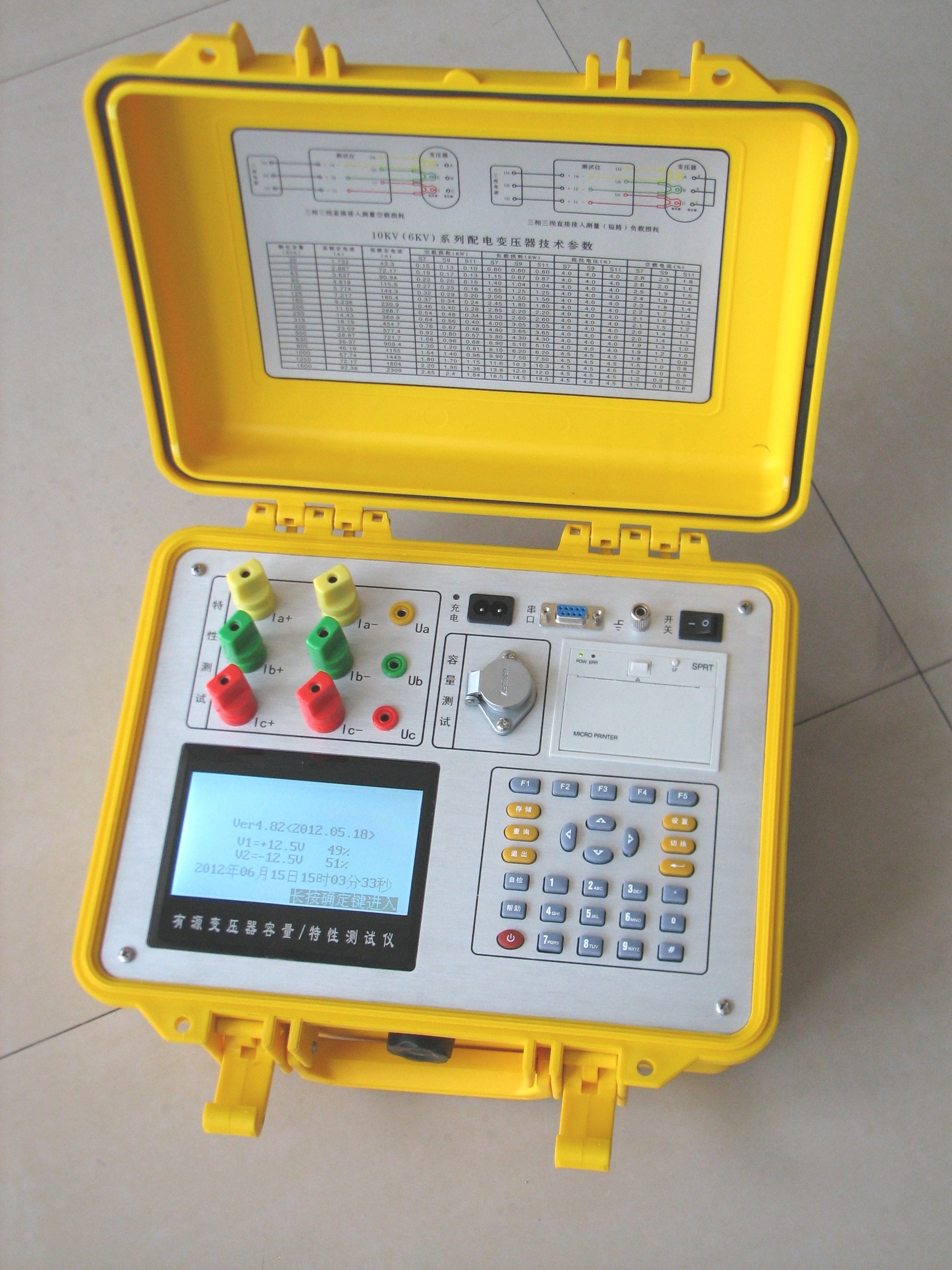

面板布置图（图二）

如图二所示：最上方从左到右依次为特性测试用输入端子（Ia正负输入端子、Ib正负输入端子、Ic正负输入端子、Ua、Ub、Uc、）、充电电源插座及开关、RS232通讯接口、接地端子、容量测试用航空插头和打印机。注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为液晶显示屏；液晶右侧为键盘。
