一．简介（LYJD9000电调标准产品“油库接地系统监测”规格十分齐全）
LYJD9000接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新的技术产品，专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。LYJD9000B、LYJD9000C为闭环结构，安装时须段开接地引下线；LYJD9000KB、LYJD9000KC为开合式结构，安装时无需断开接地引下线，方便快捷。在线测试、非接触测量、地线穿心通过、绝不影响防雷接地效果和设施的正常运行，无需自检、实时检测、采用RS485有线通信或GPRS无线通信传输数据，实现远程在线监测。检测仪内置传感器与电路板全部封闭，确保野外、室内等长时间在线监测的高精度、高稳定性、高可靠性。
接地电阻在线检测仪适用于输电线路杆塔接地；气象防雷接地；石油化工接地；通讯接地；变配电站接地；铁路设施接地；建筑仓库接地；金属回路阻值；电气设备接地等。
接地电阻在线检测仪可以单个安装使用（仅C型、KC型），也可以自行组建成有线网络系统或无线网络系统使用。有线网络系统通过RS485通讯方式传输数据，由检测仪、【通讯器、监控软件、电源适配器、电脑（以上须用户自备和二次开发）】等组成，适合于近距离接地电阻监测。无线网络系统通过GPRS通讯方式传输数据，由检测仪(GPRS模块内置)、【SIM通讯卡、电源适配器、监控软件、电脑（以上须用户自备和二次开发）】等组成，适合于远距离接地电阻监测。有线网络系统适合于1500米距离内监测、无线网络系统不受距离限制。
其中，LYJD9000C、LYJD9000KC型可以通过LCD直接显示被测值，还可以通过检测仪设置报警临界值，具有声光报警指示，非常适合于无需组建网络时独立安装使用。我公司的接地电阻在线检测仪已通过防爆认证，满足GB3836-2000《爆炸性气体环境用电气设备》的要求。

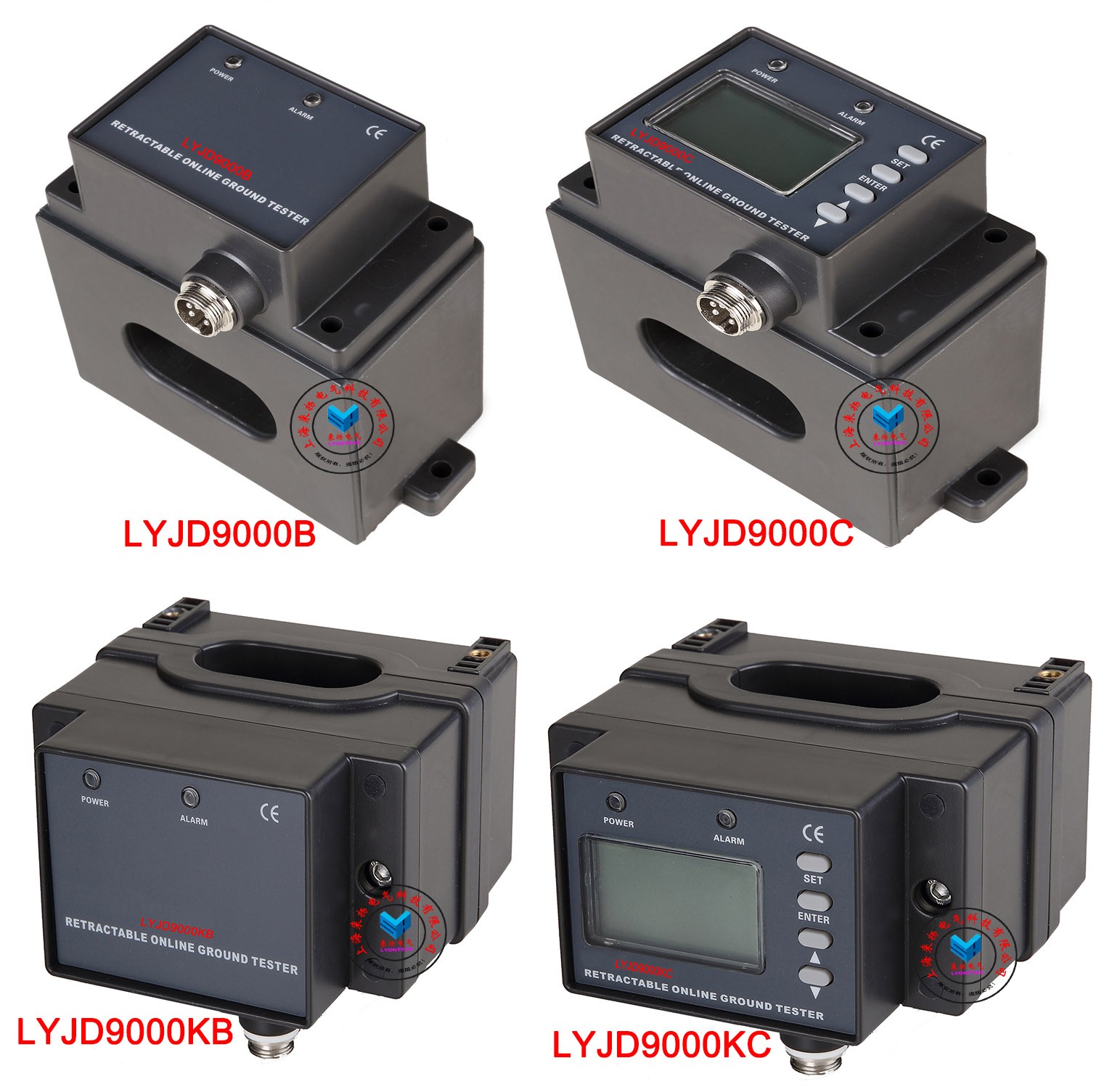

二．检测仪型号区别（LYJD9000电调标准产品“油库接地系统监测”规格十分齐全）
| 型 号 | 结构 | LCD | 声光报警 | 报警设置 | GPRS通讯 |
| LYJD9000B | 闭环 | 无 | 有 | 后台设置 | 选购 |
| LYJD9000C | 闭环 | 有 | 有 | 有 | 选购 |
| LYJD9000KB | 开合式 | 无 | 有 | 后台设置 | 选购 |
| LYJD9000KC | 开合式 | 有 | 有 | 有 | 选购 |
| LYJD9000N | 闭环内置式 | 无 | 无 | 后台设置 | 选购 |
| LYJD9000T | 闭环不锈钢壳体 | 无 | 无 | 后台设置 | 选购 |
注：B型、KB型必须组建网络使用，C型、KC型可独立安装使用，也可以自行组建网络使用。
三．技术规格（LYJD9000电调标准产品“油库接地系统监测”规格十分齐全）
| 功 能 | 回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测 |
| CT 结 构 | 闭环（B、C型）开合式（KB、KC型） |
| 电 源 | 检测仪：6VDC～12VDC，50mA Max(选配GPRS 12VDC 150mA Max). (Ui：6V；Ii：50mA；Ci:0μF；Li:0mH；Pi：0.1W)（用户外部提供) ，本安设备与安全栅的匹配关系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。 |
| 电阻量程 | 0.01Ω～200Ω（LYJD9000B、LYJD9000C） |
| 0.01Ω～100Ω（LYJD9000KB、LYJD9000KC） | |
| 分 辨 率 | 0.001Ω |
| 精 度 | ±2%rdg±3dgt(20℃±5℃，70%RH以下) |
| CT尺寸 | 60mm×27mm（B、C型） 56mm×27mm（KB、KC型） |
| 溢出指示 | B、C型:测试值大于200Ω时，LCD显示“OLΩ”符号 KB、KC型:测试值大于100Ω时，LCD显示“OLΩ”符号 |
| 电源通讯线 | 1条，长1米(5芯线) |
| 接线标识 | 红色---电源输入正；黑色---电源输入地； 绿色---RS485信号正；黄绿色---RS485信号负； 白---屏蔽地； (电源输入地与屏蔽地可以短路连接) |
| 通讯方式 | 有线网络组网时：RS485通信方式(支持ModBus协议) 无线网络组网时：RS485或GPRS通信方式(支持ModBus协议) |
| 网络点数 | 有线网络：1～250个接地点，可扩展 无线网络：60000个接地点，可扩展 |
| 通讯距离 | 有线网络：约1500米，可扩展 无线网络：不限制 |
| 报警指示 | B型、KB型：检测仪声光报警 C型、KC型：检测仪声光报警和LCD显示 |
| 报警设置 | B型、KB型：后台设置 C型、KC型：检测仪面板按键设置、后台设置 |
| 数据显示 | B型、KB型：无(可RS485协议读取) C型、KC型：4位LCD直接显示 |
| LCD尺寸 | 47mm×28.5mm（仅C型、KC型） |
| 外形尺寸 | 检测仪：144mm×130mm×84mm（B、C型） 检测仪：125mm×119mm×80mm（KB、KC型） |
| 质 量 | 检测仪：约1KG； |
| 工作温湿度 | -20℃～55℃；20％RH～90％RH |
| 温湿度误差 | 不超过5% |
| 换 档 | 全自动换档 |
| 地线干扰电流 | 应避免 |
| 外部磁场 | ＜40A/m |
| 外部电场 | ＜1V/m |
| 单次测量时间 | 约0.5秒 |
| 功 耗 | 检测仪：50mA Max(选配GPRS 12VDC 150mA Max). |
| 防护等级 | IP54 |
| 供电方式 | 外部提供电源，危险场所使用时，电源必须通过直流信号输入隔离式安全栅接入检测仪，安全栅置于非危险场所内。 |
四．检测仪结构（LYJD9000电调标准产品“油库接地系统监测”规格十分齐全）
LYJD9000B、LYJD9000C
1、CT尺寸：60mmx27mm
2、指示灯
3、按键
4、LCD显示器
5、安装螺丝孔Φ7mm
6、电源、RS485通讯接口

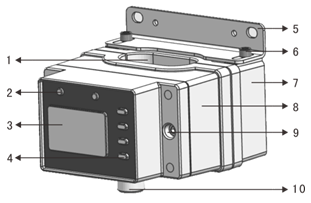

LYJD9000KB、LYJD9000KC
1、地线穿孔56mmx27mm
2、指示灯
3、LCD显示屏
4、按键
5、安装五金件
6、安装件固定螺钉M5X8（2个）
7、检测仪后座
8、检测仪前座
9、前后座连接螺钉M5X55（2个）
10、电源、RS485通讯接口
| POWER指示灯 | 工作电源指示，电源接通即显示 |
| ALARM指示灯 | 报警指示灯，被测试值大于设定的临界值时闪烁 |
| SET键 | 进入设置 |
| 上下箭头键 | 按SET键进入报警设置后，按上下箭头键改变数字大小 |
| ENTER键 | 报警临界值设置好后，按ENTER键确定保存 |
注：LYJD9000B、LYJD9000KB型仅有报警及工作指示灯，不带LCD显示和按键功能。
五．网络结构（LYJD9000电调标准产品“油库接地系统监测”规格十分齐全）
1．独立安装使用
LYJD9000C、LYJD9000KC可以独立安装使用，也可以组建网络。LCD直接显示被测值，可以通过检测仪设置报警临界值，还具有声光报警功能。
2．有线网络系统（自行开发软件）
有线网络系统通过RS485通讯方式传输数据，由检测仪、【通讯器、监控软件、电源适配器、电脑（以上须用户自备和二次开发）】等组成，适合于1500米近距离接地电阻监测。
3．无线网络系统（自行开发软件）
无线网络系统通过GPRS通讯方式传输数据，由检测仪（内置GPRS模块）、【通讯器、监控软件、SIM通讯卡、电源适配器、电脑（以上须用户自备和二次开发）】等组成，适合于远距离接地电阻监测，距离不受限制。
