1、简介（LYSL-1200电力行业使用设备“非接触式验电器"质量高,价格低）

LYSL-1200系列无线高压验电器（带电压电流指示）是专为高压输电线路验电、高压输电线路对地电压、感应电压测试及电流测试而精心设计制造。产品突破传统高压验电器只能检验是否有电的局限，本仪器可以在验电报警同时，测试高压对地电压，其中B型还能测试高压线路电流。LYSL-1200系列无线高压验电器验电电压等级380V～220KV，全部涵盖了各电压等级(380V、6.6KV、10KV、35KV、66KV、110KV、220KV)的验电及对地电压测试，无需根据不同电压等级购置多套高压验电器，节省成本，安全可靠省时快捷，是电力输电线路检修的工具。在输电线路检修和维护时，即使线路已经断开，但由于电容效应，仍然可能通过感应而存在非常高的高压电压，严重威胁操作人员和操作过程的安全，必须经过验电器检验线缆存在的电压是否已降到安全可操作的电压等级。LYSL-1200B无线高压验电器还具备测试高压线路电流的功能，是国内具有电压测试及电流测试功能的高压验电器，为用电检查人员提供一款安全、实用、便捷的新型电力仪器。

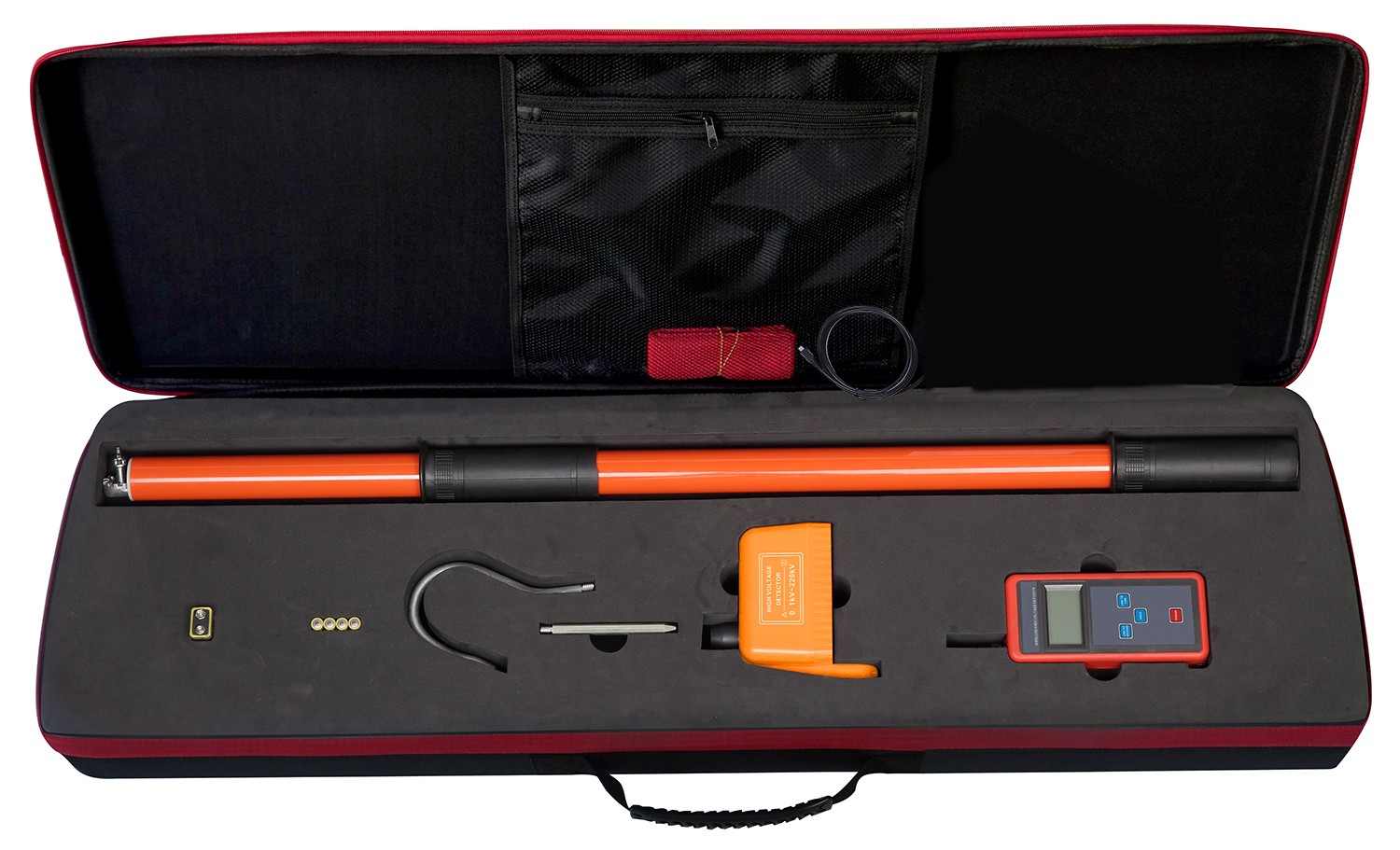

LYSL-1200系列无线高压验电器由接收器、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成，测试时只需用绝缘杆把探测器挂在裸导线上，通过无线信号传输即可在手持接收器上读取电压值，一目了然非常直观，操作非常方便。无线信号直线传输距离约30米，探测器有红色LED和蜂鸣器等声光报警，使测试更简单轻松。

监测软件具有在线实时监控、历史数据查询、保存、打印等功能。

2、型号区别（LYSL-1200电力行业使用设备“非接触式验电器"质量高,价格低）

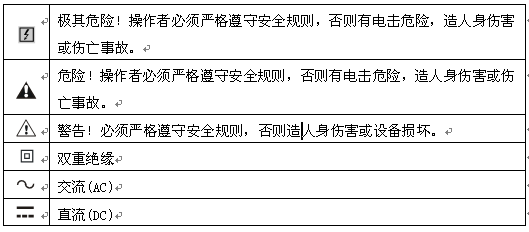

3、电气符号（LYSL-1200电力行业使用设备“非接触式验电器"质量高,价格低）

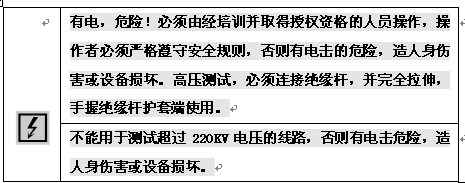

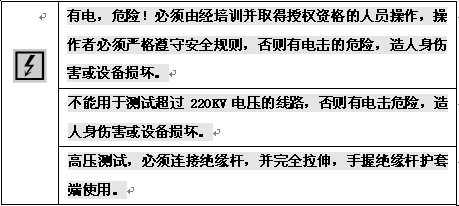

安全事项

验电作业需按照【国家电网公司电力安全工作规程】中有关带电作业的相关要求执行，验电作业应在晴好天气下进行。验电作业时，操作人员应戴绝缘手套，人身与带电体的安全距离及绝缘杆有效绝缘长度要求。详见下表：

人身与带电体的安全距离

带电作业时绝缘杆的有效绝缘长度

4、技术规格（LYSL-1200电力行业使用设备“非接触式验电器"质量高,价格低）

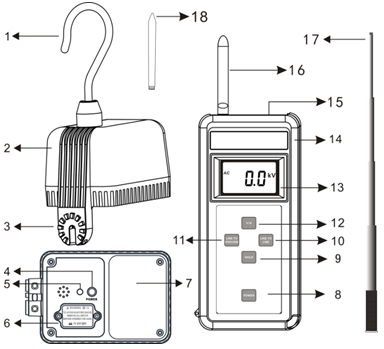

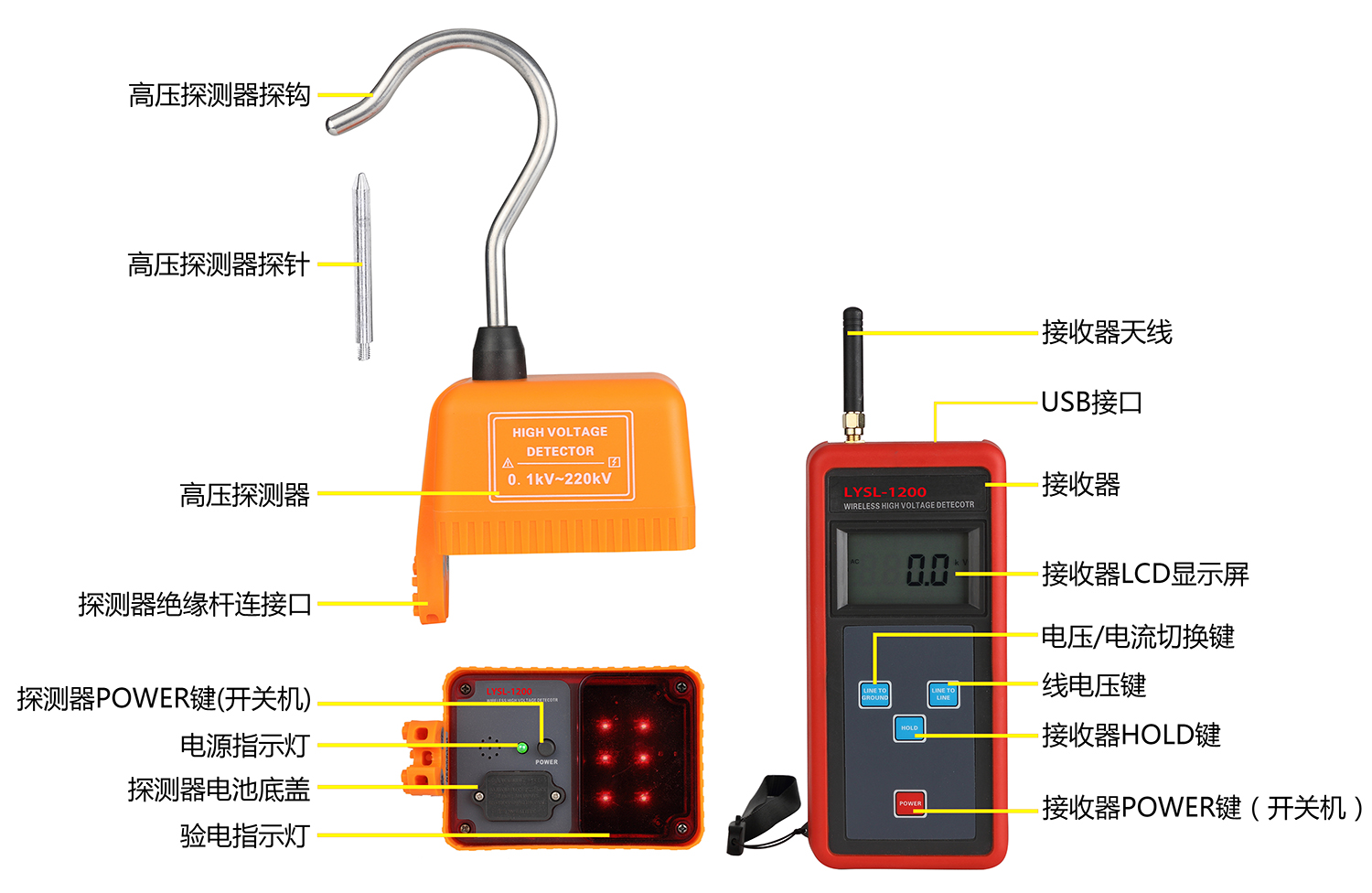

5、结构（LYSL-1200电力行业使用设备“非接触式验电器"质量高,价格低）

1.高压探测器探钩             2.高压探测器

3.探测器绝缘杆连接口         4.探测器POWER键(开关机)

5.电源指示灯                 6.探测器电池盖

7.验电指示灯                 8.接收器POWER键（开关机）

9.接收器HOLD键            10.显示电压等级切换按键

11. 显示对地电压切换按键    *12.电压/电流测试切换（限于B型）

13.接收器LCD显示屏         14.接收器

15. USB接口                 16.接收器天线

17. 伸缩绝缘杆              *18. 高压探测器探针（限于A型）

6、操作

1．接收器开关机

按POWER键开机，LCD显示接收页面，再按POWER键关机，若开机后LCD持续黑屏闪烁，可能电池电压不足，请更换电池。仪表开机10分钟后 LCD 持续闪烁，提示仪表将自动关机，LCD 持续闪烁30秒后自动关机，以降低电池消耗。若 LCD 持续闪烁时，按POWER键仪表能继续工作。

2．探测器开关机

按POWER键开机，POWER指示灯亮，探测器进入测试模式，再按POWER键关机，若开机后POWER绿色指示灯闪烁或变暗，可能电池电压不足，请更换电池。探测器开机10分钟后将自动关机，以降低电池消耗。

3．数据保持

接收器在接收模式下，按HOLD键，可以保持LCD显示，“HOLD"符号指示。再按HOLD键解除数据锁定，返回接收模式，“HOLD"符号消失。

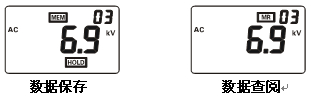

4．数据存储

接收器在接收模式下，按HOLD键保持数据的同时，接收器自动编号并存储当前保持的数据，存储过程中“MEM"符号闪烁显示一次。本接收器能存储99组数据，若存储已满，“FULL"符号持续闪烁显示，必须清理内存后才能再存储。

5．数据查阅

接收器在接收模式下，按HOLD键+POWER键进入数据查阅模式，显示“MR"符号，同时自动显示存储的第01组数据，再按HOLD键或POWER键可以向上或向下循环翻阅所存储的数据，当翻阅到存储的后一组数据时，自动返回第1组数据。

长按POWER键（超过3秒）退出数据查阅模式，返回接收数据模式。退出过程中显示“End"符号。

6．数据删除

在数据查阅模式下，按HOLD键+POWER键清理存储的所有数据，并返回接收数据模式。数据清理过程中显示“dEL"符号。

7．无线接收

接收器接收到探测器发送的信号后，显示探测器测到的电压值。若接收器没有收到发射信号则动态显示“no—"符号。

在链接中选择进入“高压验电器系列"，并选择下载“无线高压验电器"。

连接好电脑与主机的USB通讯线，开机，运行软件，即可以读取仪表所存储的历史数据，上传电脑并管理数据。

软件需Windows XP/2000系统安装，具有在线实时数据、历史查询、数据保存，向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。

8．验电测试

探测器连接好绝缘杆，探测器开机，若接收器与探测器通讯正常，正常显示接收到的电压值，若接收器没有收到发射信号则动态显示“no—"符号。

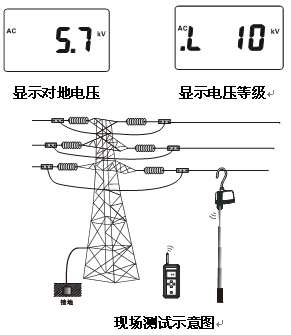

将探测器探钩勾到对应高压架空线缆（裸露电缆）上，与高压电压接触，探测器检测到有电压后，会发出“嘟—嘟—嘟"提示音及验电指示灯持续闪烁，提示有电。并将检测到的对地（相对大地）的电压值发送给接收器。注意：探钩必须与被测线缆金属连接，中间没有绝缘部分，以保证电压准确指示。

开机后默认显示对地电压，可以通过按键切换为电压等级显示，按返回对地电压显示。显示线电压时“.L"提示。

9、电流测试（限于B型）

探测器连接好绝缘杆，探测器开机，若接收器与探测器通讯正常，正常显示接收到的电压值，若接收器没有收到发射信号则动态显示“no—"符号。

将探测器探钩勾到对应线缆上，按键切换到电流测试模式，再按键可切换回验电或电压显示模式。
