一、产品概述（LYBK4000国网标准新产品“有载分接开关参数测试仪"性能稳定,售后有保障）

有载分接开关是与变压器回路连接的唯依运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

该仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

二、功能特点（LYBK4000国网标准新产品“有载分接开关参数测试仪"性能稳定,售后有保障）

仪器输出电流大，重量轻；

测试YO、Y、△型变压器,阻值不用换算直接显示；

可带绕组、不带绕组测量；

波形显示根据采样值自动调整电阻、时间值幅值

具有完善的保护电路，可靠性强；

7寸的大液晶显示，便于现场操作；

内置大容量锂电池（选配型LYBK4000B）；

内部可以自动保存500组数据，可外接大容量优盘。

三、技术参数（LYBK4000国网标准新产品“有载分接开关参数测试仪"性能稳定,售后有保障）

输出电流  2.0A、1.0A、0.5A、0.2A

测量范围   过渡电阻：0.3Ω～5Ω(2.0A)    1Ω～20Ω(1.0A)

5Ω～40Ω(0.5A)     20Ω～100Ω(0.2A)

过渡时间：0～320ms

开路电压   24V

测量精度   过渡电阻：±(5%读数±0.1Ω)

过渡时间：±(0.1%读数±0.2ms)

采样速率   20kHz

存储方式   本机存储  U盘存储

外形尺寸  340mm×245mm×210mm

仪器重量  7kg

四、使用条件（LYBK4000国网标准新产品“有载分接开关参数测试仪"性能稳定,售后有保障）

环境温度   -10℃～50℃

环境湿度   ≤85%RH

工作电源   AC220V±10%

电源频率   50±1Hz

五、面板介绍（LYBK4000国网标准新产品“有载分接开关参数测试仪"性能稳定,售后有保障）

风  扇：排风口。

A、B、C、N 分别对应变压器的A、B、C、N。

3.AC220V：整机电源输入口，带有交流插座，保险仓和开关。

4.接地柱：为整机外壳接地用，属保护地。

5.散热孔。

6.232串口

7.USB口

8.打印机：高速打印机，打印测试结果。

9.显示器：7吋高亮液晶显示屏。

六、操作说明

操作时需注意事项：

使用前，仪器的接地端子必须接好地线。

测试过程中，不允许拆除测试线。

带绕组测试时，变压器的非测试端应三相短路接地。

对于长时间未动的有载开关，测试前应多次转换开关，磨除触头表面的氧化层及杂质。

（1）带绕组测试方法

1．拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上。下图为不同类型变压器接线方式：

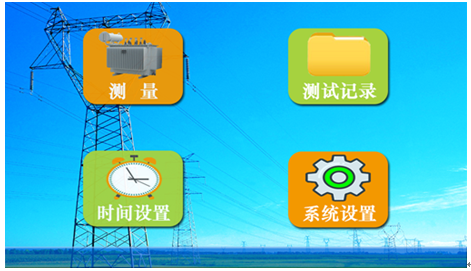

2．确认以上接线无误后，开机，仪器自检后进入以下界面，如下图：

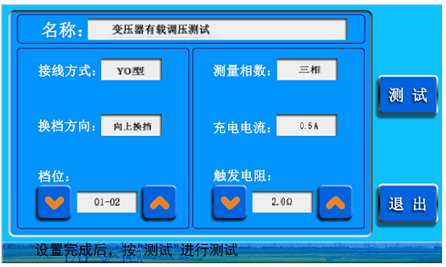

按测量进入以下界面，如下图

名称：试品名称（*长可输入16个汉字）

换挡方向：设置向上换挡，还是向下换挡

测量相数：设置单相测量、三相测量

接线类型：设置YO型、Y型、△型

充电电流：选择2.0A、1.0A、0.5A、0.2A 四个电流档位

测量范围：   2.0A（0.5Ω～5Ω)

1.0A（1Ω～20Ω）

0.5A（5Ω～40Ω）

0.2A（20Ω～100Ω）

档位：00-95

触发电阻：预判要测试的过渡电阻值，选择合适的触发电阻，为了测量精准尽量使触发电阻值为过渡电阻值的1/2左右 。

点击相应的输入框，修改相应的项目，设置完毕后，按“开始测试"，进入测试状态，

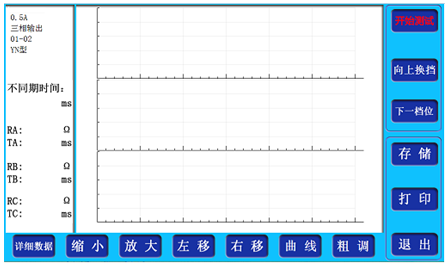

屏幕显示如图下图：

三条曲线会根据测试数据进行变化。因为仪器对绕组和开关有一个充电的过程，所以曲线会从小到大变化，待三相曲线都稳定后，按下“开始测试"，此时可手动或电动操作机构（请在开始测量后的两分钟内切换开关，为了保护设备，每一次测量输出电流持续时间是2分钟，超过两分钟，自动停止输出，并切换回参数设置界面），动作完毕后，液晶屏自动显示出动作波形，按屏幕下方的按钮，可以调节曲线的放大倍数、向左向右移动，方便查看波形。

按下一档位，自动切换到下一档位，按“开始测量"，开始新的测试；

存储：将数据存储到内存中。

打印：打印测试数据波形。

（2）无绕组测试方法

将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，其余操作步骤同有绕组测试步骤相同。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。

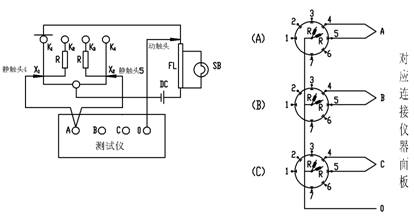

例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图6.5）

注意：A、B、C三相动触头短接后接到仪器的中性点接线端子上

（3）调压侧绕组Y型接线中性点没有引出的变压器的测试方法

这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图6.6所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。

（4）调压侧绕组Δ型接线的变压器的测试方法：

测试接线方法同图6.6，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时R=2/3 R’。

（5）、数据查询界面

按“数据查询"按钮，进入数据查询界面，如下图

按“显示波形"显示波形数据，和测量界面一致，请参考测量波形界面。

（6）系统设置界面

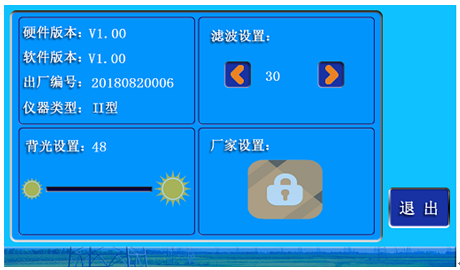

在系统设置界面设置系统变量，如下图：

滤波设置：设置测试波形的滤波级别，0-60，预置30；

背光设置：液晶背光；

时钟设置：设置时间日期；

仪器简介：仪器介绍；
