变压器呼吸器是变压器的重要安全保护装置，核心功能是过滤掉进入油枕的空气，防止空气中的水分、杂质进入变压器内部，保护变压器油的绝缘性能和设备安全。

变压器呼吸器内部装有可变色的硅胶，当空气进入变压器呼吸器时，硅胶会吸收其中的水分。吸湿达到一定程度后，硅胶会变色并失效。硅胶一旦失效，可能导致变压器油受潮劣化，引发设备故障。以往，运维人员人工判断硅胶状态，手动更换失效硅胶，存在维护成本较高、难以及时发现风险等问题。

国网上海市电力公司组建创新团队，决定研发一种免维护变压器呼吸器，自动检测硅胶吸湿程度并加热除湿，实现硅胶再生后循环利用。团队成员经过市场调研和反复论证，发现当时市场上的单罐免维护呼吸器存在一定缺陷。该装置虽然在检测到硅胶吸湿能力下降时能自动启动加热模块，通过高温将硅胶吸附的水分蒸发排出，使硅胶恢复吸湿能力，但存在排出水蒸气时容易混入空气的问题。为此，团队成员提出双罐结构设想：罐顶采用斜坡设计，防止水滴接触硅胶；底部排水阀设计成单向阀，确保排出水蒸气时不会有空气进入；双罐共用一个油杯，减轻装置整体重量。团队成员还计划在新研发的装置上加装远程监控系统，远程监控其运行状况。

团队成员成功研发出第一代变压器呼吸器自愈装置。实际应用中，他们发现该装置存在加热不均、机身性能欠佳等问题。因加热模块位于罐底，硅胶加热时容易受热不均，影响加热效率。团队成员采用分布式多点排列的加热再生模组改良装置，通过均匀布置加热点，将硅胶再生时间从30分钟缩短至15分钟。

由于变压器呼吸器长期处于高温环境，采用组装式设计的变压器呼吸器自愈装置的接点处胶条易老化，影响装置性能。团队成员将装置升级为一体化设计，显著增强了装置的耐高温与抗老化能力，延长了硅胶使用寿命。团队成员还开发了配套小程序。运维人员可通过手机实时查看装置运行状态、变压器内部空气湿度等关键参数。

一、功能特点（LYXW9000电力行业使用设备“三相钳形相位伏安表"工作原理及结构）

三路电压、三路电流矢量同屏显示，对于复杂差动保护装置可采用双钳法进行多次测量*终绘制出完整的六角图。

采用钳形电流互感器接线，不用断开电流回路，安全方便。

可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。

可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。

可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。

可进行现场被测信号的谐波分析，能分析出2－50次谐波的各次含量，自动计算出总谐波失真度。

大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，硅胶触摸按键使操作更舒适、手感更佳，液晶宽温、带亮度调节，适应冬夏各季环境应用。

大容量锂电池供电，连续工作长达8小时。

用户可随时将测试的数据以记录的形式保存下来，以供集中统一管理、备案、查阅，可存储2000组以上的数据。

可将保存的记录上传到后台管理计算机，进行综合分析，评审。

具备万年历、时钟功能，实时显示测试工作进行的日期及时间。

体积小、重量轻，便于现场使用。

预留USB接口，可用仪器来替代优盘等移动存储设备。

二、技术指标（LYXW9000电力行业使用设备“三相钳形相位伏安表"工作原理及结构）

输入特性

电压通道数量：3通道

电压测量范围：0~450V

电压显示位数：6位

电流通道数量：3通道

电流测量范围：0~10A

电流显示位数：6位

相位测量范围：－180°～＋180°

谐波分析次数：2～50次

准确度

电压：±0.2%

电流、功率：±0.5%

相角：±2°

谐波电压含有率测量偏差：≤0.3％

谐波电流含有率测量偏差：≤0.5％

工作温度：－15℃~ ＋40℃

充电电源：交流160V~260V

绝缘：

⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。

⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

体积：250mm×160mm×60mm

重量：1.8Kg

三、结构外观（LYXW9000电力行业使用设备“三相钳形相位伏安表"工作原理及结构）

（一）、外型尺寸及面板布置

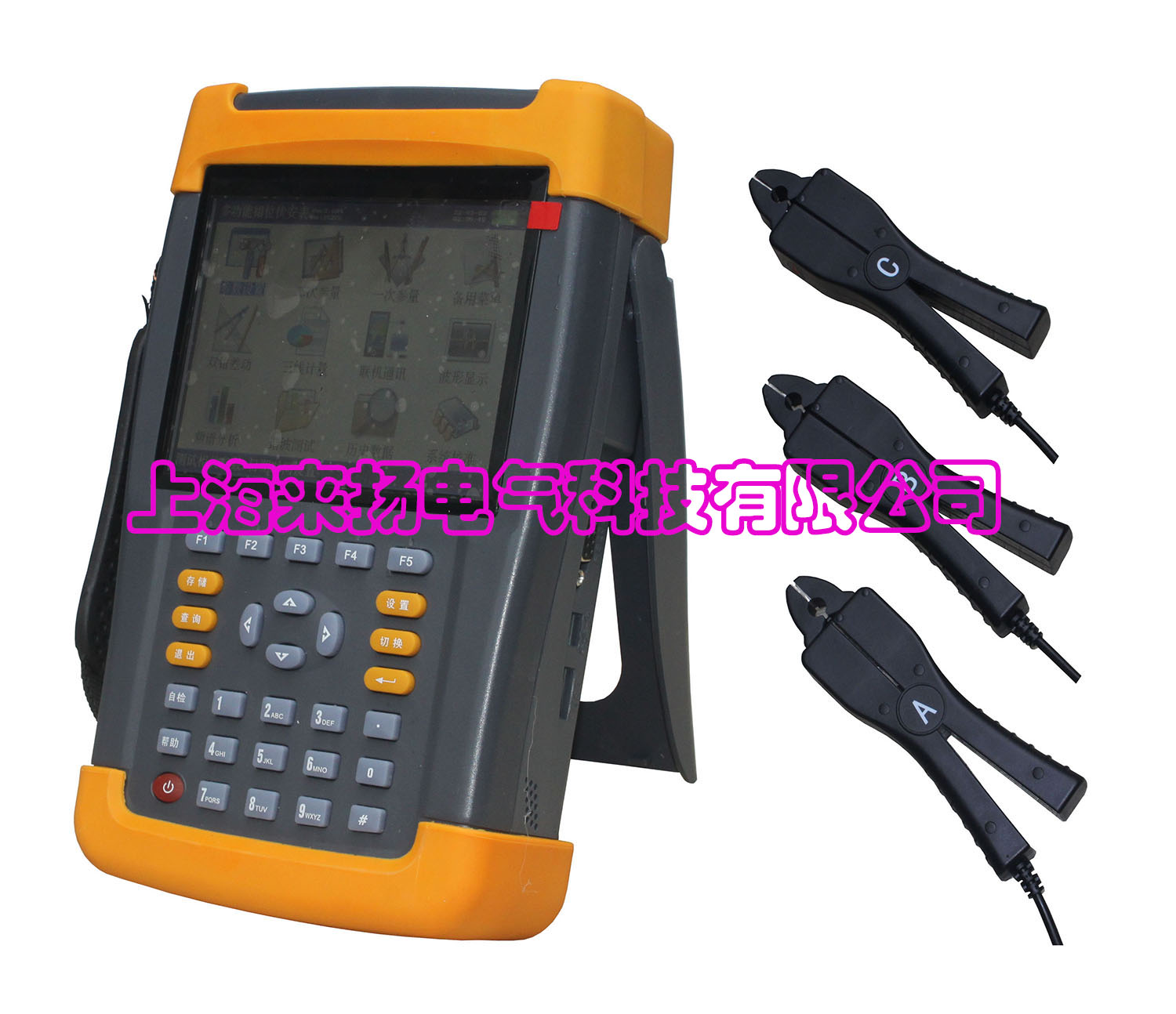

仪器外形正视如图一：

仪器正面上方是液晶显示屏，下方是按键区，顶端为接线部分，包括：四个电压输入端子UA、UB、UC、UN；三个电流输入接口（A相电流钳接口Ia、B相电流钳接口Ib、C相电流钳接口Ic）。

仪器的外接接口在右侧，（见图二）。在后支架打开时，可露出接口部分，包括以下三部分：

232串行口（用于上传保存的数据至计算机）；同时还可用来更新程序；注意：本接口与电脑的连接必须用随机配备的专用通讯电缆，普通串口线不适合本接口的使用。

充电器接口，用于连接充电器，当仪器电量不足时将充电器接到此接口给仪器进行充电。

USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量存储器使用。侧面图见右侧图二。

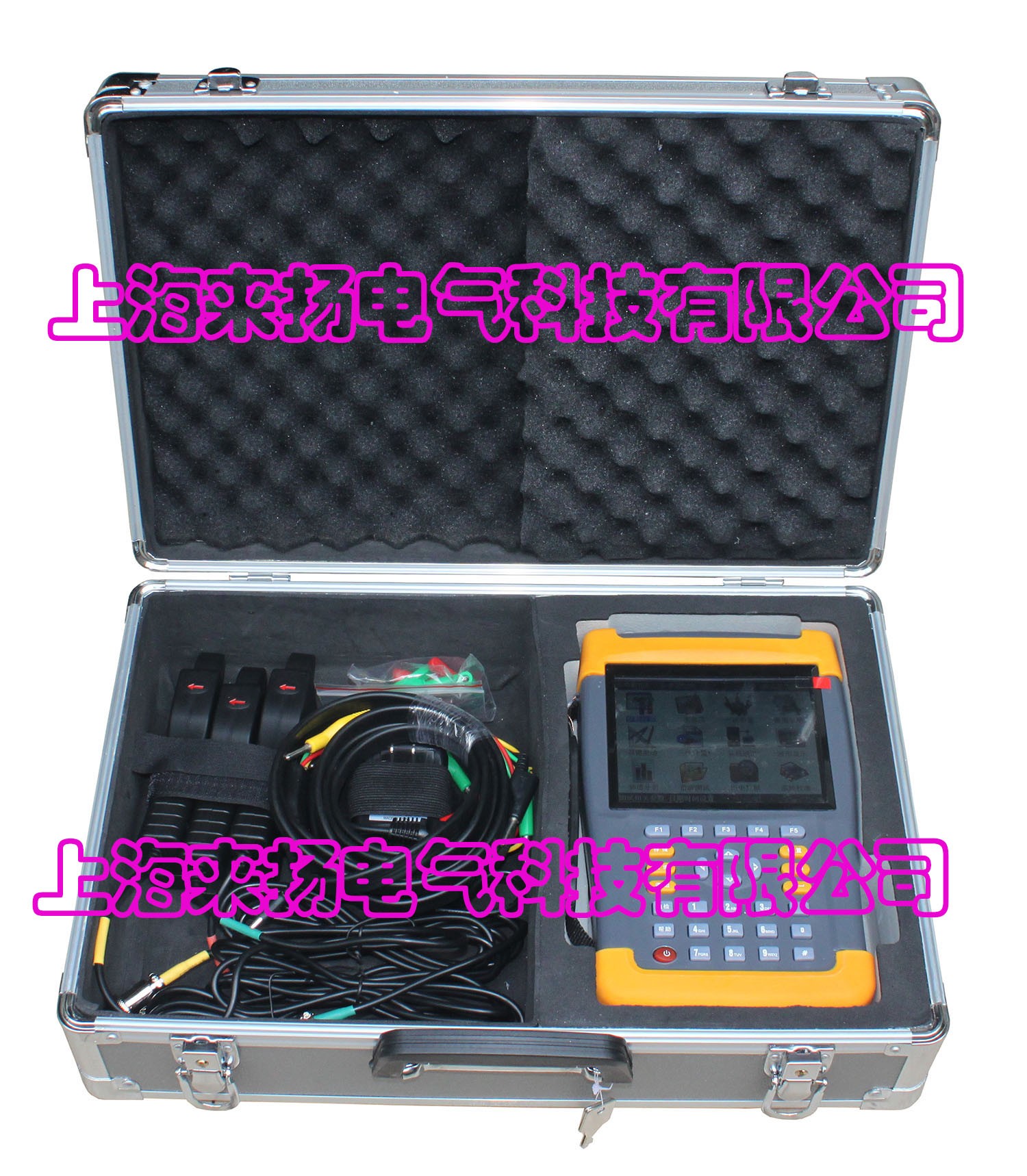

仪器的外包装箱外型尺寸，如图三所示：

（二）、键盘操作

键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑、↓、←、→、Ã、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。

各键功能如下：

开关键：用来控制仪器工作电源的开启和关闭；使用方法是：按住此键２秒钟以上，然后松开。

↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏状态下，上下键用来切换当前选项，左、右键改变数值。另外，↓还可以用于显示子目录菜单。

Ã键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，此键确定开始输入和结束输入。

退出键：返回键，按下此键均直接返回到主菜单。

存储键：在差动分析功能界面下应用，用来存储测试结果为记录的形式。

查询键：用来浏览已存储的记录内容。

设置键：保留功能，暂不用。

切换键：保留功能，暂不用。

自检键：仪器调试过程中用来烧字库，此功能用户不需用。

帮助键：用来显示帮助信息。

数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。

小数点键：用来在设置参数时输入小数点。

＃键：保留功能，暂不用。

F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。

近期，新疆华电天山发电有限公司、新疆重能电力开发有限公司正式签订坤渝直流配套电源联营协议，这是我国首条“沙戈荒"新能源基地外送特高压直流完成联营协议签订。协议签订后，准东“沙戈荒"新能源基地的新能源与配套调节电源将作为联营体参与电力中长期交易，整体承担履约责任，共同保障清洁能源发电充分消纳。这一交易模式将促进“沙戈荒"新能源基地电力稳定外送，是构建全国统一电力市场的重要举措，为大规模新能源开发与利用提供了新思路。

以“沙戈荒"为重点的大型风电光伏基地是新能源发展的主阵地，截至24年年底，第一批基地建成9199万千瓦、投产9079万千瓦。“沙戈荒"新能源基地大部分项目所发电量需通过跨区跨省通道外送消纳。结合“沙戈荒"新能源基地的特点，北京电力交易中心创新提出联营交易机制。

坤渝直流是我国首条投产的“沙戈荒"新能源基地外送特高直流线路，配套电源规划规模1420万千瓦。联营协议签订后，配套电源发电企业组成联营体，与规划消纳省份协商形成整体中长期送电价格及曲线，并将曲线分解到内部各电厂。在中长期市场，联营体内的发电企业根据自身运行情况与调节潜力，灵活开展内部交易并获得相应收益。联营体整体承担中长期交易履约责任，并与送端区域市场形成清晰的责任界面。

联营交易可高效整合火、风、光、储各类资源，最大限度发挥发电企业间相互调节的积极性，推动利益共享、风险共担。“以前，‘沙戈荒’新能源基地的多家新能源和火电企业独立参与市场交易，就像在市场里各自开店。现在大家合伙开了一家‘电力超市’，超市作为整体与顾客谈交易订单。顾客可以买到一份含绿量高又保障安全的‘电力综合套餐’。这既降低了顾客的采购风险，也让超市的运营更可持续。"

构建与新型电力系统相匹配的电力市场关系是全国统一电力市场建设的重要内容。“联营交易丰富了全国统一电力市场体系内涵，有利于‘沙戈荒’新能源基地形成总外送曲线和具有竞争力的交易价格，推动更大比例消纳新能源发电，也可优化新能源基地整体运行成本。"

上海来扬电气转载其他网站内容，出于传递更多信息而非盈利之目的，同时并不代表赞成其观点或证实其描述，内容仅供参考。版权归原作者所有，若有侵权，请联系我们删除。
