一、功能特点（LYDJ-4500《多功能电能表现场校验仪》服务快捷深受广大客户好评）

1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。

2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合偏差。

3、精确测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量偏差。

4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。

5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。

7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。

8、可采用光电、手动、脉冲等方式进行电能表校验。

9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。

10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。

11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。

12、 可通过WiFi模式与平板电脑或电脑进行无线连接，进行对仪器的远程操作。

13、可选配条码扫描器，对电表的条码进行自动录入。

14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行偏差校验。

15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。

16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好

17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

二、技术指标（LYDJ-4500《多功能电能表现场校验仪》服务快捷深受广大客户好评）

1、输入特性

电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。

电流测量范围： 0~5A，内置互感器分为5A(CT)档。

钳形互感器：5A-25A(小钳)、100A-500A（中钳）、400A-2000A（大钳）

相角测量范围：0~359.999°。

频率测量范围：45~55Hz。

2、准确度

计量校验部分：

电压：±0.05%（±0.1%）

电流：±0.05%（±0.1%）（钳形互感器±0.5%）

有功功率：±0.05%（±0.1%）（钳形互感器±0.5%）

无功功率：±0.3%（±0.5%）（钳形互感器±1.0%）

有功电能：±0.05%（±0.1%）（钳形互感器±0.5%）

无功电能：±0.3%（±0.5%）（钳形互感器±1.0%）

频率：±0.05%（±0.1%）

相位：±0.2°

3、电能质量

基波电压和电流幅值：基波电压允许偏差≤0.5％F.S.；基波电流允许偏差≤1％F.S.

基波电压和电流之间相位差的测量偏差：≤0.5°

谐波电压含有率测量偏差：≤0.1％

谐波电流含有率测量偏差：≤0.2％

三相电压不平衡度偏差：≤0.2％

4、工作温度

工作温度：－10℃~ +40℃

5、绝缘

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。

6、标准电能脉冲常数

标准电能脉冲常数：内置互感器常数（FL）=10000 r/kW·h  ，

钳型互感器常数（FL）：

7、重量

重量：2Kg

8、体积

体积：32cm×24cm×13cm

三、结构外观

1、外型尺寸及面板布置

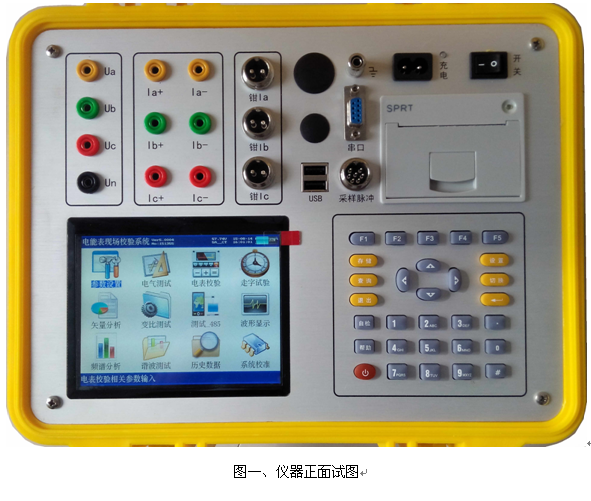

仪器外形正视如图一：

仪器面板下方的左侧是液晶显示器，右侧是按键区；上方左侧为接线端子部分，包括：电压输入端子UA、UB、UC、UN；电流输入端子Ia+、Ia-、Ib+、Ib-、Ic+、Ic-（其中Ia+、Ib+、Ic+为电流流入端，Ia-、Ib-、Ic-为电流流出端 ；钳形电流互感器接口（A相钳、B相钳、C相钳）；USB端口，向右为接地端子、光电及脉冲信号接口和232串行口（用于上传保存的数据至计算机）；右端为充电器接口（用于连接充电电源）和仪器工作开关；下方为打印机。

仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用好在两周内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上。

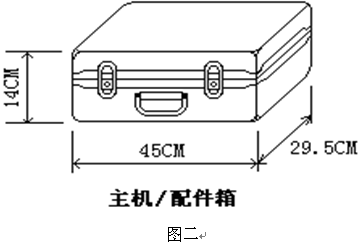

仪器的配件箱尺寸，如图二所示：

2、键盘操作

键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、Ã、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。

各键功能如下：

↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。

Ã键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。

退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。

存储键：用来将测试结果存储为记录的形式。

查询键：用来浏览已存储的记录内容。

设置键：在主菜单按下此键，直接进入参数设置屏。

切换键：出厂调试时生产厂家使用，用户不需用到此键。

自检键：保留功能，暂不用。

帮助键：用来显示帮助信息。

数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。

小数点键：用来在设置参数时输入小数点。

＃键：保留功能，暂不用。

F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。

一、 产品概述

尊敬的用户，非常欢迎您选购我们的LYBZY-5000产品，该产品可以产生幅度可调、相位可调、频率可调、功率稳定的三相标准工频电压、电流信号。

主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定，以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定， 电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定；无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。

本电源产品应用高精度采样技术，并结合新数字信号处理方法等技术设计而成。技术先进，性能优良，体积小，重量轻，携带方便，既可用于实验室，也可以现场使用。我们相信您会对使用这款高品质的电源产品感到满意的。

在使用该产品之前，请详细阅读本使用说明书。以下是使用该产品时的注意事项：

     1、电压、电流正在输出时请不要关机，不要复位，特别是当高电压、大电流正在输出时，请先通过操作按键关闭信号输出，然后再关闭仪器供电电源。

2、电压输出不得短路，电流输出不得开路；操作者启动输出电压信号、电流信号之前，应确保外部连线正确无误，外接连线部分不能有裸露。暂时离开时请关闭信号输出。

3、使用本产品时，请务必保证仪器接地良好。

4、在测量或校验前, 务必将本仪器预热10分钟，否则指标可能会受影响。

5、未经本公司允许，请不要擅自打开仪器，内有高压，防止触电。

6、违反上述注意事项所引起的一切后果本公司概不负责。

二 、主要功能和特点

1、可输出高稳定度、高准确度的三相工频电压、电流、相位、频率、功率、功率因数信号。

2、可输出2-51次谐波信号。谐波次数、谐波含有率、谐波相位可任意组合叠加输出。

3、电压、电流、相位、频率等电参数均可在量程调节范围内任意设置，任意调节。

4、丰富的电压、电流、相位、功率因数试验点设计，使得操作更加便捷高效。

5、高达32项电参数精确测量，大屏幕彩色液晶直观显示，更有精美向量图相配，令使用体验几近很好。

6、具有三路电能脉冲输入输出接口，同时校验三块单（三）相电能表误差，可作为电能表检定装置使用。

7、具有电能表走字试验功能。有功电能、无功电能、视在电能均可走字。

8、具有很强的电容负载驱动能力，可满足各种性质负载要求。

9、仪器配备触摸屏、面板按键、调节旋钮，多种操作方式，适合不同操作习惯。

10、仪器配备RS485接口和RS232接口，可以通过上位机进行整机操作，通讯协议全部开放，方便用户进行二次开发。

11、仪器配备外控开关接口，可外接脚踏开关控制信号的启停，特别适合生产部门使用。

12、采用软件和硬件双重闭环技术，确保输出的标准信号超乎想象。

13、采用成熟的功放技术、科学的装配工艺，可靠性、稳定性大大提高。

14、当电压短路、电流开路或接线错误时，可自动停止输出并伴有报警窗及声音提示。改善的故障保护功能，让用户尽可放心大胆使用。

三、 主要技术指标

1、交流电压输出

量程RG：380V、220V、100V、57.7V

调节范围：(0～120)%RG              调节细度：0.01%RG

准确度：0.05%RG             稳定度：≤0.02%/3分钟

输出功率：每相20VA         满负载调整率：0.02%RG

失真度：≤0.1%（非容性负载）

2、交流电流输出

量程RG：20A、5A、1A、0.2A

调节范围: (0～120)%RG         调节细度: 0.01%RG

准确度：0.05% RG          稳定度：≤0.02%/3分钟

输出功率：每相25VA       满负载调整率：0.02%RG

失真度：≤0.1%（非容性负载）

3、相位

调节范围: 0°～359.999°   调节细度：0.001°

准确度：0.02°

4、频率

调节范围：40Hz～70Hz；    调节细度：0.0001Hz

准确度：0.001Hz

5、有功功率

准确度：0.05%RG

稳定度：≤0.01%/3分钟

6、功率因数

调节范围：-1.0～0～+1.0        调节细度：0.0001

准确度：0.001

7、谐波输出

谐波次数：2-51次           谐波含有率设置范围：0～40%

谐波含有率设置准确度：设置值±0.1%

8、环境条件

工作环境温度： 0℃～40℃

相对湿度： ≤85%

工作电源： AC220V±15%，大功耗400VA

9、外观尺寸及重量

外观尺寸：449mm×455mm×177mm

重量： 18Kg

四、 面板说明

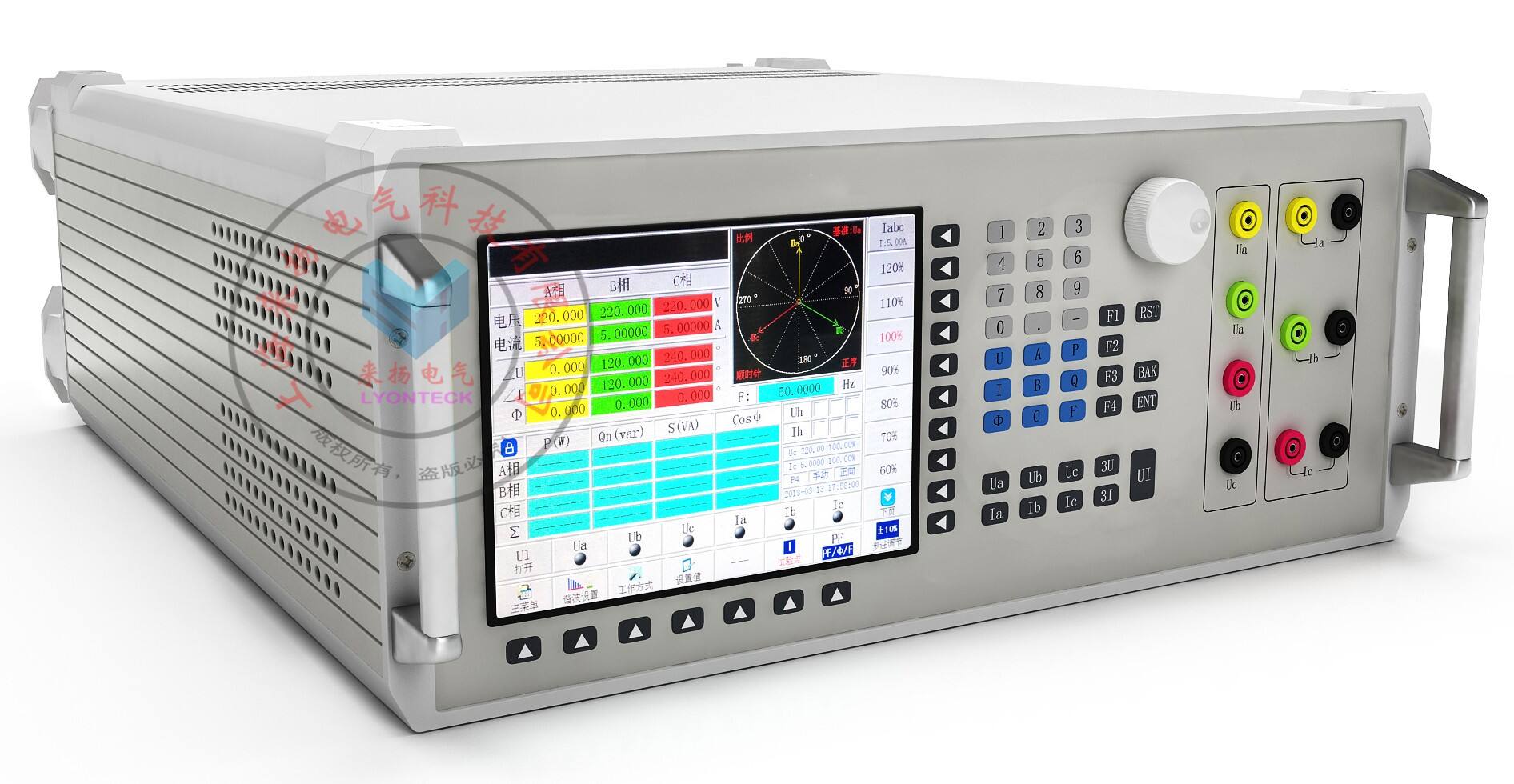

1、前面板说明

1.1、前面板左边为显示窗口，显示屏为触摸式液晶屏，可以用手指进行触摸操作。中间为操作按键以及调节旋钮，右边为电压电流输出端子。

1.2、液晶屏周围设计有17个无名按键，分别对应到液晶屏上相应的按钮，这17个按键对于不同的显示界面具有不同的定义，具体参见各显示界面。中间位置的按键区共有37个按键，分别介绍如下：

0-9数字键：用于在输入框里输入数据。

小数点键：用于在输入框里输入带小数的数据。

负号键：用于在输入框里输入负值数据。

字母键：共有9个字母键，通过数字键和字母键的组合，可以对某项参数进行设定。

F1-F4键：为功能扩展键，暂无定义。

RST键：为整机复位键，当仪器受到强干扰死机，可按下RST键进行复位操作。

BAK键：为退格键，用于在输入框中删除光标左边的已输入数据。

ENT键：为确认键，用于在输入框中输入数据后，进行确认用。

Ua键：用于A相电压信号启停。

Ub键：用于B相电压信号启停。

Uc键：用于C相电压信号启停。

3U键：用于三相电压信号同时启停。

Ia键：用于A相电流信号启停。

Ib键：用于B相电流信号启停。

Ic键：用于C相电流信号启停。

3I键：用于三相电流信号同时启停。

UI键：用于三相电压电流信号同时启停。

1.3、中间位置的调节旋钮，可以顺时针和逆时针两个方向旋转，直接按动调节旋钮可以进行确认。在不同的界面具有不同的功能，在主界面里可以选择不同的功能菜单，在标准源界面的输入框里可以快速调节设置的电参数，在工作方式界面里可以快速选择某些设置参数，在谐波设置界面里可以快速选择谐波通道、设置谐波参数，在误差校验的参数设置界面里可以快速设置校表参数，在谐波分析界面里可快速进行谐波次数选择，在电能测试界面里可快速设置起始电能、终止电能、走字时间，在仪器设置界面里可以对系统参数进行快速设置。

1.4、面板右边是16个电压电流输出端子。I+、I-、U+、U-、R+、R-六个端子为直流电流电压输出端子，只有配备直流模块的仪器才能用到这些端子。Ia、Ib、Ic六个端子为三相交流电流输出端子，黄绿红为电流流出方向，黑色为流入方向，三个黑色端子可以直接短接使用。Ua、Ub、Uc、Un为三相交流电压输出端子，黄绿红为顶端，黑色为公共端。

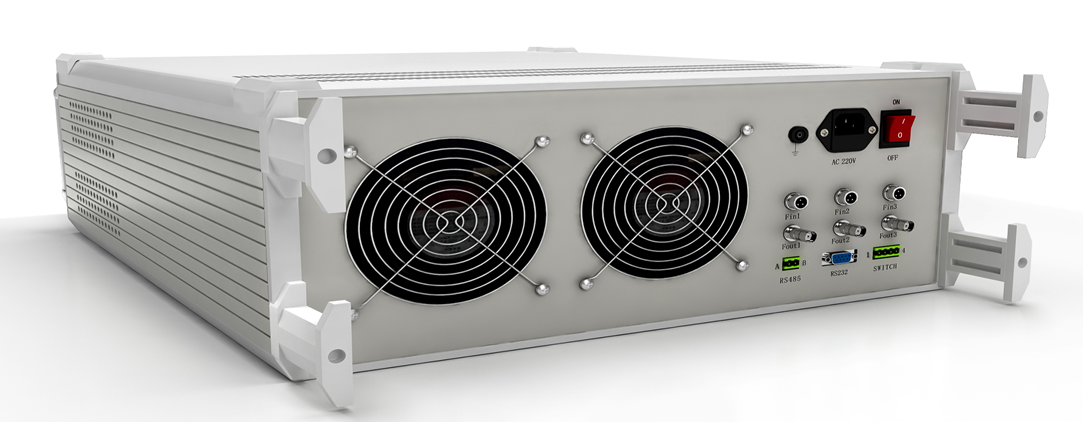

2、后面板说明

2.1、两个交流220V供电的散热风扇。

2.2、一个接地端子，该接地端子与仪器外壳是相连的，同时与AC220V供电电源插座里的接地端也是连在一起的。为确保仪器操作者的，该接地端子必须可靠接地。

2.3、一个交流220V供电电源插座（内带4A保险管），供电电压：AC220V±15%，大功耗400VA。为确保仪器操作者的，该插座里的接地端必须可靠接地。

2.4、一个电源开关。

2.5、三个电能脉冲输入端子Fin1、Fin2、Fin3，用于接收被校电能表的电能脉冲，内部已有上拉电阻，无源脉冲和有源脉冲均可接收，端子定义如下图：

2.6、三个电能脉冲输出端子Fout1、Fout2、Fout3，为有源脉冲输出，无需提供外部电源。该端子主要用于将该仪器送到法定计量机构进行电能校准时使用，端子定义如下图：

2.7、一个RS485通讯接口，大通讯波特率为115200，大通讯距离500米。

2.8、一个RS232通讯接口，大通讯波特率为115200，大通讯距离10米，端子定义如下：

2----TXD

3----RXD

5----GND

2.9、一个SWITCH接口，SWITCH为外接脚踏开关的接口，方便需要频繁启停信号的场合使用，外接开关必须为不带电的空接点开关，端子定义如下：

1和4之间：对应前面板上的3U按键。

2和4之间：对应前面板上的3I按键。

3和4之间：对应前面板上的UI按键。

新疆昌吉供电公司与伊犁职业技术学院自动化与智能控制研究所联合攻关的低压配电网三相不平衡治理技术成果正式通过新疆维吾尔自治区科学技术厅基金项目验收，获自治区科学技术厅批准在低压配电网系统推广应用。此前，试点应用成果显示，该技术可助力昌吉供电公司三相负荷不平衡治理率提升70个百分点，显著改善了电能质量。

低压配电网三相负荷不平衡易导致变压器效率下降、中性线过载、系统电压偏差增大及线损增加等问题，直接影响供电可靠性和电能质量。过去，三相负荷不平衡治理主要依赖“人工观测+实时调整"的方式，此方式不能精准计算出衡量三相负荷不平衡情况的数据，难以有效改善这一状况。

22年5月，昌吉供电公司联合伊犁职业技术学院自动化与智能控制研究所组建专项攻关小组。攻关小组经过3年的研究，成功研发“基于多维度传感器的三相负荷实时监测系统"，将三相负荷实时监测系统嵌入配电台区的智能传感器，动态调整各相负荷，将三相负荷不平衡偏差控制在合理范围内。

基于多维度传感器的三相负荷实时监测系统通过改进傅里叶变换算法，精准分解三相负荷负序、零序分量，将三相负荷不平衡度计算误差控制在±1%以内，实现精确掌握三相负荷不平衡数据，助力提升相关问题治理效率。攻关小组还为该系统构建了负荷动态调节模型。该模型能结合配电网运行的历史负荷数据生成很好负荷分配方案，确保三相负荷不平衡度控制在5%以下，且自主调节响应时间小于50毫秒。
