一、硬件介绍（LYDJ4000《三相电能表校验仪》外形美观实用,型号齐全）

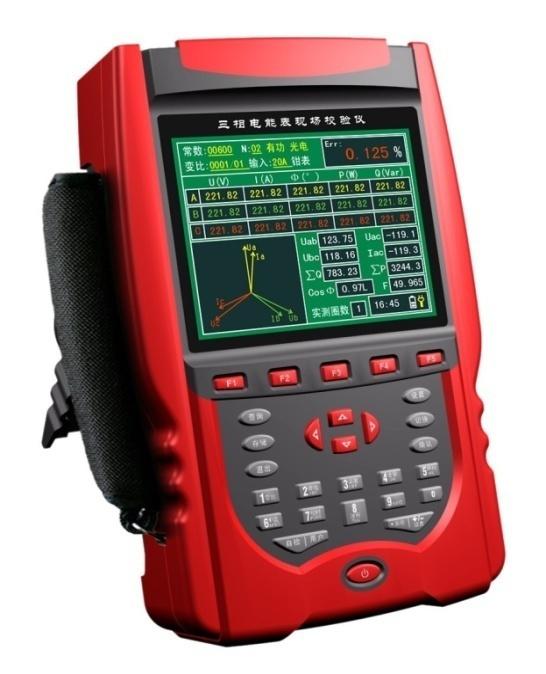

1.1  校验仪外部结构

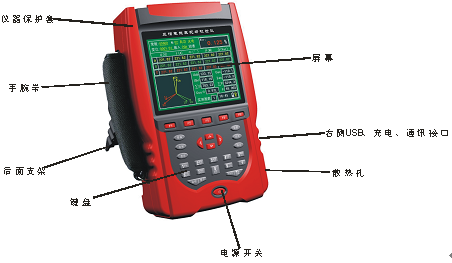

1.2  顶部面板结构介绍（LYDJ4000《三相电能表校验仪》外形美观实用,型号齐全）

顶部面板图

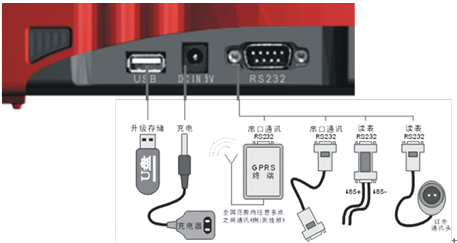

1.3  右侧面板结构介绍

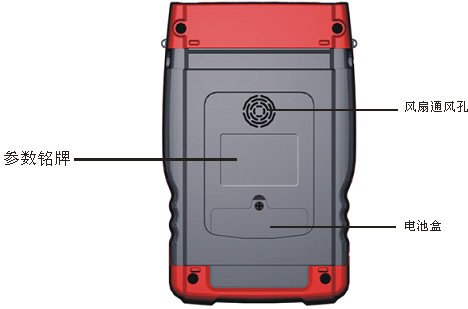

1.4  背面介绍

1.5  配件清单

标准配置：

主机1台、电能表校验系统管理软件1套（光盘）、5A钳表ABC相各1只、电压/电流鳄鱼夹10个、电压（电流）测试线1套、脉冲采集线1条、光电采样器1个、端子充电线1条、PC通讯线1条、《使用说明书》1本、《出厂检验报告》1张、仪器箱1个。

选配件：

20A钳表、100A钳表、500A钳表、1000A钳表、1500A钳表、红外通讯头、多功能读表头、U盘、电源适配器、微型打印机、手动开关、条码扫描枪、铅封读卡器、仪器箱、IPII光电头、TPGS08靠架

二、使用入门

2.1  主要功能介绍

校验所有电能表电能误差，校核各种电能表常数；

同时校验同一回路中的主副表或同一回路中的有功、无功表；

校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；

测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；

自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；

测量TA变比，测量 PT、CT 二次负荷；

选配 100A、500A、1000A 钳，直接测量低压计量综合误差；

测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；

在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况，还可作为六角图查线培训使用；

配各类条码扫描枪，将电能表条码扫描并存储到仪器中；

直接读取多功能电能表数据、测量各种电能表走字误差；

电池供电、在线取电、外接电源等多种供电方式选择；

支持小于5mA小电流测试，方便首检无负荷时接线识别；

可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；

配专用电能表管理系统软件，实现无纸化办公；

存储全部测量数据，包括工作参数，方便事后分析。

2.2  主要特点

采用数字真无功测量技术，测量不受电压电流不平衡、相角不对称、频率变化等影响，准确度达千分之一；

采用高速高精度数字乘法器，同时测量有（无）功功率、电压、电流、频率、相位等全部参数，并对全部参数进行软件修正；

高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶显示，T9汉字输入法；

宽工作电源AC 57.7～480V，在 -20℃～+40℃ 的温度范围内保证电能的准确性；

无电位器，提高了系统的稳定性和可靠性，全部防止仪器因运输等外界原因造成误差改变；

电压自动换档 30～480V、电流直接输入 5A；

带 0.2 级 5A 钳表，已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等；

高精度塑胶模具机箱设计，轻巧美观，方便各类现场校验。

2.3  操作使用注意事项

警告：本仪器属于带电工作设备，为了您的安全，请遵守国家安全生产的相关规定，严格按电力计量装置现场校验操作规程操作。

不能将脉冲线的夹子夹到电能表的电压端子，否则会损坏仪器；

不能将电压端子线插到电流端子口上，否则会损坏仪器；

不能将电流端子线插到电压端子口上，否则会损坏仪器；

正确选择工作电源（注意：电源范围为 AC57.7V～480V）；

正确选择电流量程，电流量程一般不要超过额定值的 220%；

三相三线测量时 B 相电压必须接到电压端子的公共端COM；

每只钳表分正负端：“+"端表示电流进、“-"端表示电流出，不得接错；

钳表颜色代表相别：黄-A 相、绿-B 相、红-C 相；

不同相的钳表不要互换使用，否则会影响测量精度；

三相三线测量时，B相电压线、电流不要接到仪器上，以免影响测量准确性；

由于内置仪器电源，能从电压端子上供电，校验台上使用仪器，请选择仪器的电池或外接电源供电，以免影响校验台电压输出。

2.4  仪器操作流程

仪器使用中严格按照操作流程进行

开启仪器电源→接好仪器端测试线→接电能表端测试线及钳表→设置检验参数→校验→拆除电能表端测试线→关闭仪器→拆除仪器端测试线。

注：钳表“+"为电流进、“-"为电流出,钳表中间颜色代表相别：黄-A 相、绿-B 相、红-C 相

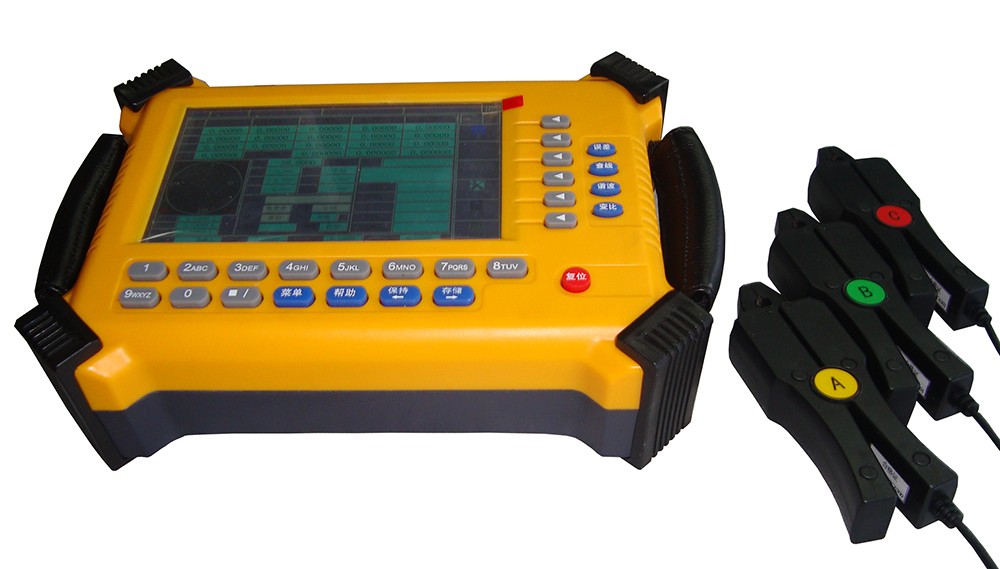

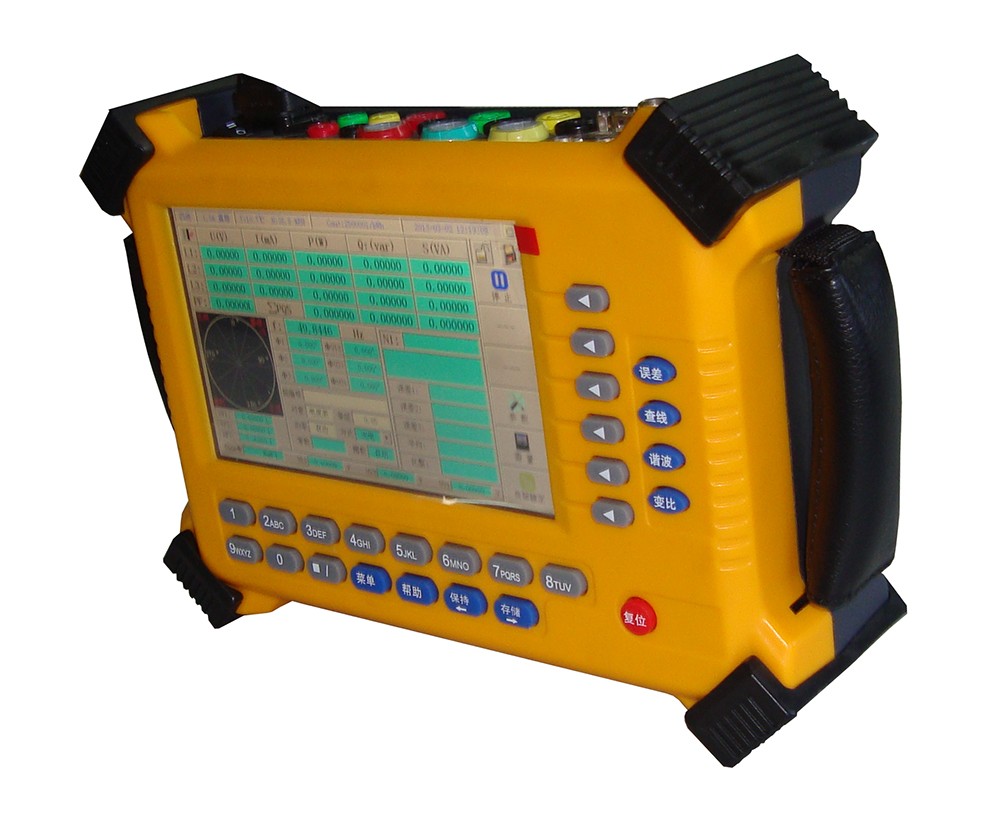

一、功能特点：

采用7寸800 X 480 分辨率真彩TFT高亮液晶屏，阳光下清晰可见。一屏显示所有测量参数、向量图、谐波失真度、校验参数设置，不切换界面即可校验电能表误差。

触摸屏、按键都可操作，操作更方便、快捷。

能同时测量电压、电流、功率、相位、频率并校验误差；且电压、电流（1A、10A之间）能自动换档。

三相四线、三相三线有功电能表，各种无功电能表（Q90、Q60）实负荷校验。

具有基波测量模式，可实现基波表的校验。

具有两个电能脉冲输入端口，可同时校验两块表（主、副表），或同时校验一块多功能表的有功、无功误差，也可有功表和无功表同时校验。

输出电能常数可设置，方便校准该仪器。

具有误差化整功能，根据被校电能表的精度等级，自动进行误差化整。

测量CT变比、比差、角差、及极性。

可测量环境温度、湿度。并可计录测量时的环境温度、湿度；

可分析0～51次谐波，可测量各次谐波含量、幅值、相对基波相位。并用直方图显示，且直方图具有放大功能，便于观察分析。

波形显示，且具有放大功能。

用户可根据需要选配5A、10A、100A、200A、500A、1000A、2000A钳表或选用柔性线圈（lokovski线圈）5000A、10000A，实现低压电能计量装置综合误差的实负荷测量。可同时配3种钳表。

自动识别电流接入方式，用户不需设置。

具有电能累计功能。可进行电能表现场走字试验，校计度器误差、校核常数。有功电能、无功电能、视在电能可同时累计。

丰富的向量图显示，以满足各种用户习惯。

可实现三相三线、三相四线错误接线的现场快速判别。并给出纠正步骤。也可计算错误接线下的更正系数、追补电量。

支持条形码输入，从而现场可实现现场免输入校验参数而快速校验误差。（用户选配）

支持数字输入、字母输入、符号输入、汉字输入。

具有各种测量数据的存储、上传功能。支持RS232、USB通讯。可通过U盘导出导入测量数据。并可接受PC机下传的校验计划，在现场以各种条件（局编号、户号、用户名）快速查到该表的校验参数。可存储1000块表的测量数据。

装配有硬时钟可直接显示当前的时间与日期，可随时记录测试时间。

具有RS-485接口，可现场进行抄读电量，进行电能表通信检查。

可扩展测量：PT二次压降、PT二次负荷、CT二次负荷。

留有GPS接口，可对多功能表进行校时、授时。

电源工作范围：45～450V，具有内接和外接两种接线方式，适应性强，安全可靠。

二、性能指标:

电压、电流、有功功率、有功电能（内置电流互感器）准确度等级：0.05级。

无功功率、无功电能准确度等级：0.1级。

电压输入：30V～560V，60V、120V、240V、480V四档，自动换档。

电流输入：内置电流互感器：0.02～6A,自动换档。

钳形表：可选5A、10A、20A、100A、200A、500A、1000A和2000A。

柔性线圈（lokovski线圈）:5000A、10000A。

基本偏差

相位测量范围：0.000°～360°（或0.000°～±180°），分辨率：0.001°。

准确度：±0.05°（电流输入>10%Ib）

频率测量：分辨率：0.001H在，准确度：±0.01Hz。

输入电能脉冲：TTL电平，很高频率≤２ＭＨz。

输出电能脉冲：自动常数时，额定量程：f=60KHz。手动常数时可在1～250000之间设置。

温度系数：5ppm。

低压输入阻抗：>750KΩ；

电流输入阻抗：<0.05Ω;

输入信号频率：45～65Hz；

PT二次压降准确度(90%～110%Un)：角差0.2´；比差0.02%；

PT、CT二次负荷测量准确度：1.0级

测量范围：导纳：1.0～99.99（ms）;

阻抗：0.1～8（Ω）；

时钟测量准确度：±0.5ppm; 0.05秒/天；

供电电源：频率50Hz,范围45～450V；

功率消耗：≤11VA；

工作环境温度：-10℃～40℃  湿度：30～80%RH；

体积：长245mm X 宽168mm X 高70mm；

仪器自重：1.8Kg。

三、工作原理：

电压、电流输出分别经电阻分压取样和电流互感器取样变成小信号后，并经放大电路放大到A/D合适的信号幅度，经A/D变换成数字信号后送到DSP进行各种运算。经DSP运算后得到各种需要的测量结果然后送到上位机Arm,从而将各种测量数据显示到液晶屏幕上。

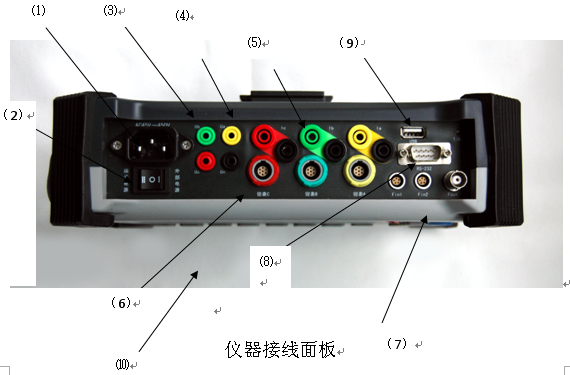

四、端子面板

电源插座

电源开关

温度传感器

电压接线端子

电流接线端子

钳表接口

脉冲输入接口、脉冲输出接口

RS-232、RS-485串行通讯接口

USB接口
