近年来，低空经济蓬勃发展，物流运输、农业植保等领域的无人机数量爆发式增长。一旦无人机失控或误操作与导线、铁塔发生碰撞，极易导致线路损伤、短路跳闸，直接影响电网安全稳定运行。对此，6月，湖州供电公司组建专项团队展开技术攻关，决定研发一套针对特高压线路的无人机侦测设备。

研发之初，团队遇到多重技术瓶颈：常规电子侦测设备性能难以满足特高压线路需求；特高压线路大多位于偏远地区，侦测设备自身电源取电与布设较为困难；无人机目标小、速度快，对设备的精准识别与持续跟踪能力要求很高。对此，成员们查阅文献、反复研讨，最终确定了以“抗干扰、低功耗、精准侦测"为核心的技术路线。

一、安全措施（）

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

8、测试过程中，禁止移动测试夹和供电线路

二、功能特点（）

1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流，适合中小型变压器和电压互感器的直流电阻测量。

3、护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误操作。

5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

6、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

7、320X240点阵的超小像素点的65K真彩色液晶。

8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅

9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储

三、技术指标（）

1、输出电流：<5mA、40mA、200mA、1A、5A、10A

2、分辨率：0.1μΩ

3、量程： 100Ω-20KΩ     （<5mA档）

1Ω-250Ω     （40mA档）

100mΩ-50Ω    (200mA档)

5mΩ-10Ω        (1A档)

1mΩ-2Ω       (5A档)

0.5mΩ-0.8Ω  (10A档)

4、准确度：0.2%±0.2μΩ

5、工作温度：-10～40℃

6、工作湿度：<90%RH，不结露

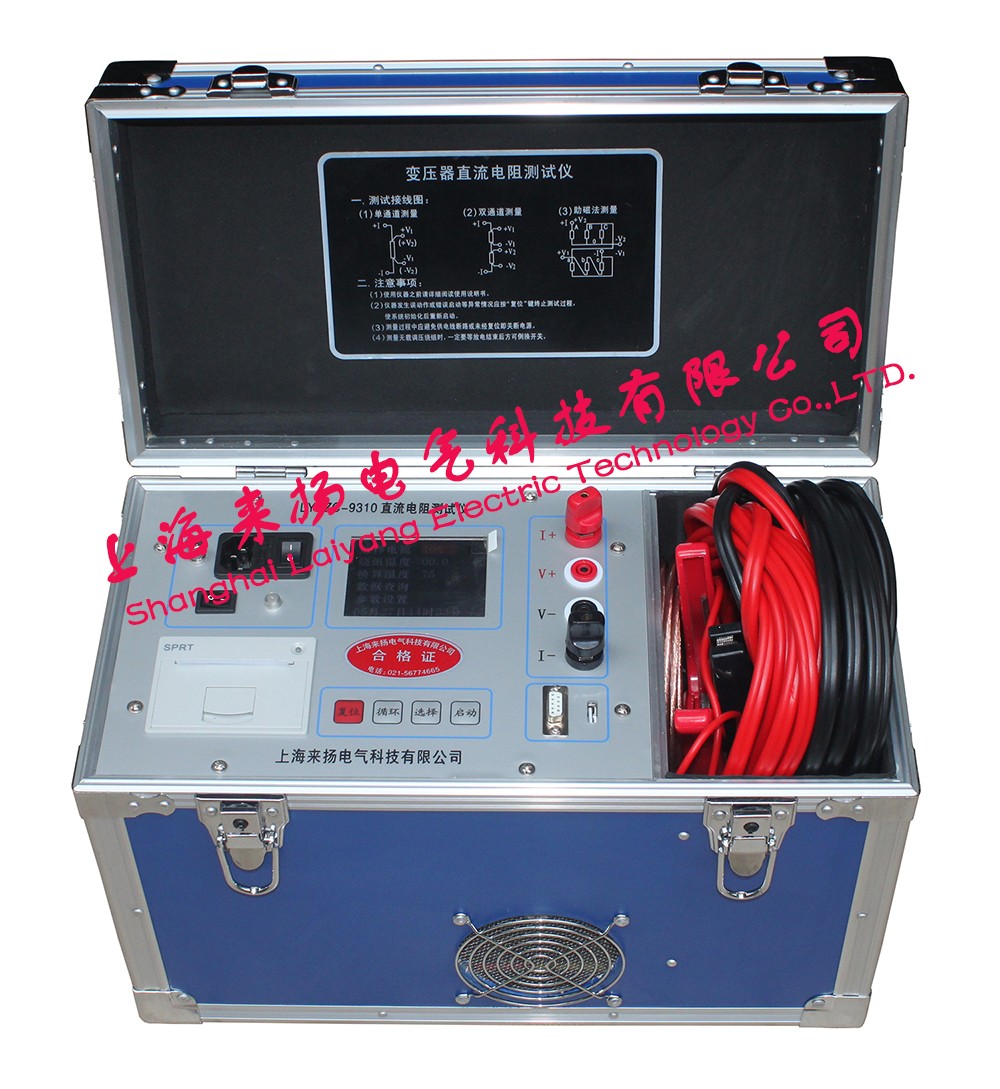

四、系统介绍，仪器的面板见下图（）

AC220 开关   仪器工作电源，交流220V。

接  地  柱   仪器整机接地点，可靠保护。

复  位  键   按下此按键本机处于初始状态，可对输出电流进行预置。

循  环  键   按此键光标在主菜单循环滚动。

选  择  键   本机复位后，按此键进行电流预置。

启  动  键   输出电流选择完毕后按下此键，微机控制实现全部测试过程。

I+、 I-       输出电流接线柱，I+为输出电流正，I-为输出电流负。

V+、V-       电压采样端，V+为电压线正端，V-为电压线负端。

RS232        通用串行接口，可通过计算机控制仪器。

USB          可向U盘输出测试结果。

交直流转换开关： 交直流两用仪器的才具有的开关，否则无此开关。交直流切换开关，一表示直流，二表示交流，O表示断开。

充 电 指 示： 交直流两用仪器的才具有的开关，否则无此开关。二极管绿色显示时表示充电完毕，红色显示时表示充电过程中。

11月，团队成功研制出国内第1套特高压线路抗电磁干扰驻塔式远程识别无人机侦测设备。团队借鉴国内外很好的屏蔽技术与信号处理理论，更新设计具备高抗干扰能力的硬件架构与专用滤波算法。该设备采用无源侦测模式，不主动发射信号，而是通过高灵敏度传感器阵列精准“捕捉"无人机飞行过程中产生的通信信号，有效避免自身成为干扰源，实现强电磁环境下的“静默"听与信号稳定识别。

为解决野外长时间供电难题，团队采用了超低功耗芯片设计与可再生能源技术，将设备功耗降低至3瓦，功耗相较现有主流无人机侦测设备降低了80%。同时，该设备内部搭建了由高效太阳能光伏板与储能蓄电池组成的独立微电网系统，可适应多种恶劣天气与地理环境，无需外接电源即可持续工作超330小时。

在系统集成与测试阶段，团队成员开展大量实地测试与信号分析，进一步优化设备的目标识别与跟踪算法。优化升级后，该设备可实时监测半径2千米范围内的无人机，准确获取无人机序列号、型号、高度、速度与方位等信息。一旦发现无人机进入导线预设安全范围，该设备立即将告警信息与定位数据推送至监控平台，辅助线路运维人员快速处置。

本公司是专业生产“变压器直流电阻测试仪"高压电力检测设备的厂家，本产品为客户解决了各种在变电站等实验中的问题。我们的宗旨是不断地改进和完善公司的产品，同时我们保留对仪器使用功能进行改进和升级的权力，如果您发现仪器在使用过程中其功能与说明书介绍的不全部一致，请以仪器的实际功能为准。在产品的使用过程中发现有什么问题，请与我们及时联系！我们将尽力提供完善的技术支持！（上海来扬电气网站新闻及技术文章内容为传递更多信息而非盈利之目的,内容仅供参考，仅代表作者个人观点，以实际情况为准。)版权归原作者所有，若有侵权，请联系我们删除。
