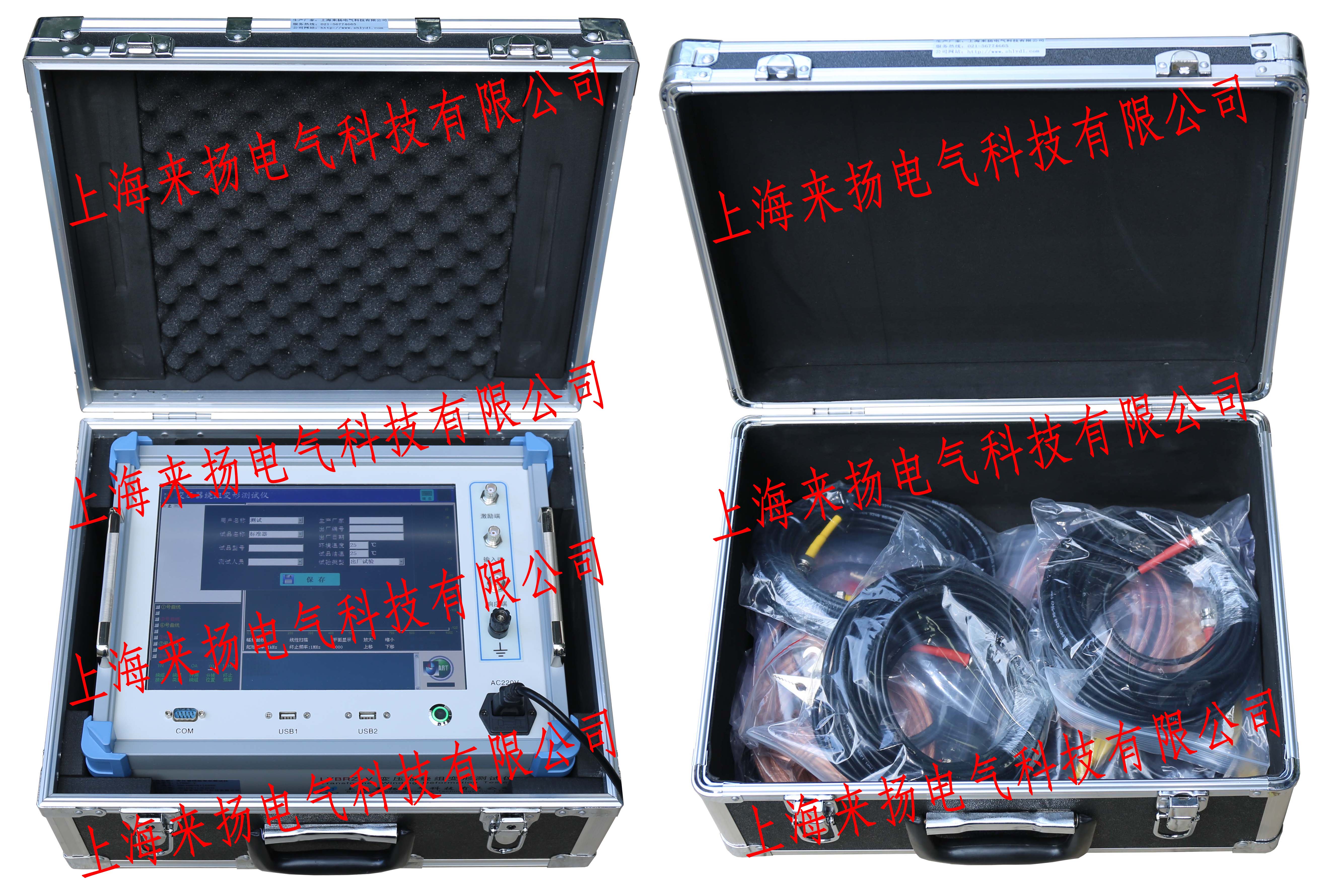

一  系统简介（LYBRZ-V电力每日要闻“内置电脑变压器绕组变形测试仪"测量工作量小）

变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等长久变形现象，这将严重影响变压器的可靠运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

1.1主要技术特点

采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。

测量速度快，对单个绕组测量时间2分钟以内。

频率精度非常高，精度高于0.001%。

数字化频率合成，频率稳定性更高。

5000V电压隔离、充分保护测试电脑。

可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。

软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。

软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。

1.2 主要技术指标（LYBRZ-V电力每日要闻“内置电脑变压器绕组变形测试仪"测量工作量小）

测量速度：单相绕组1分钟-2分钟

输出电压：Vpp-25V，测试中自动调整

输出阻抗：50Ω

输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）

扫频范围：10Hz-2MHz

频率精度：0.001%

扫频方式：线性或对数，扫频间隔和点数可任意设置

曲线显示：幅频曲线

测量动态范围宽：－120dB～20dB

供电电压：AC220V±10%

主机重量： 6kg

主机体积:352mm*272mm*150mm

二、准备工作（LYBRZ-V电力每日要闻“内置电脑变压器绕组变形测试仪"测量工作量小）

注：使用说明书中涉及计算机及Windows操作系统的基本操作不在本使用说明书中，请参考相关的计算机书籍。

注：使用说明书中关于Windows操作系统的基本操作以Windows7操作系统为基础，其他Windows系统的操作与Windows 7操作的差别不在本使用说明书之内，请参考相关的计算机书籍。

三、试验接线（LYBRZ-V电力每日要闻“内置电脑变压器绕组变形测试仪"测量工作量小）

3.1面板介绍

变压器绕组变形测试仪的面板如图1所示。

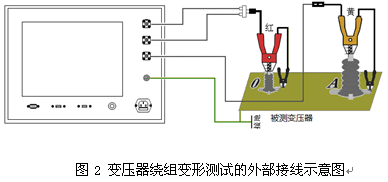

进行变压器绕组变形测试时的外部接线示意图如图2所示。仪器的 激励端 通过输入电阻（内阻）将扫频电压信号输入被试变压器绕组的首端，首端的电压信号输入仪器的 输入端 ，被试变压器绕组末端的电压信号输入到仪器 响应端 。变压器绕组变形测试仪的“接地"、“被试变压器"的外壳和铁芯一起接地。

3.2绕组的接线方式

绕组变形频率响应测试的扫频信号建议从绕组的末端注入，首端输出，非被试绕组悬空。根据变压器的不同接线组别，绕组变形测试的接线方式也不同。

YN接线

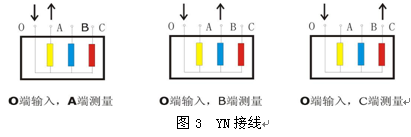

扫频信号输入阻抗接于中性点O，扫频信号输出阻抗分别接在A、B、C上。这种测量方法，可以将非测量相上接收到的干扰信号由信号发生器上的低阻抗来吸收。如图3所示。

Y接线

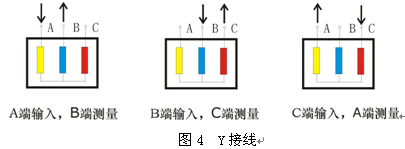

由于中性点未引出，应按以下方式接线，如图4所示。

输入阻抗接于A，输出阻抗接在B测试。

输入阻抗接于B，输出阻抗接在C测试。

输入阻抗接于C，输出阻抗接在A测试。

内连接△接线

内连接Δ接线绕组的接线方式如图5所示。

输入阻抗接于c，输出阻抗接在a相，代表a相。

输入阻抗接于a，输出阻抗接在b相，代表b相。

输入阻抗接于b，输出阻抗接在c相，代表c相。

由于内连接Δ接线非测量的两个绕组串联后并联在回路中，理论上说对测试过程是有影响的。如果衰减超过10dB后，则可以认为非测量线圈的影响可以忽略。

外连接Δ接线

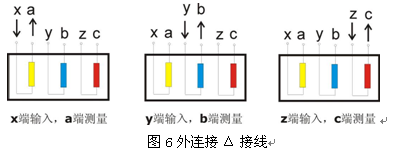

如果绕组解开测量的接线方式如图6所示。如果不解开连接，可以看作内连接Δ接线，接线方式如图7所示。

输入阻抗接于x，输出阻抗接在a相，代表a相。

输入阻抗接于y，输出阻抗接在b相，代表b相。

输入阻抗接于z，输出阻抗接在c相，代表c相。

有平衡绕组的变压器

对于有平衡绕组的变压器，测试时必须解开接地。如图7所示。
